Hvad er beskyttelsesudstyr?
Fejlstrømsafbryder RCD ifm.a. Modulær fejlstrømsafbryder MRCD
®, Fejlstrømsovervågning og
Fejlstrømsovervågningsudstyr RCM, System til fejlstrømsovervågning RCMS.
Et
MRCD® er en moduler fejlstrømsafbryder (RCD) i type B udførelse - primært for anvendelse i industrielle installationer – deraf produktnavnet MRCDB. En
modulær fejlstrømsafbryder er egnet og beregnet til installation i et
TN-system og i et TT-system.
Fejlstrømsmoduler anvendes permanent til at overvåge installationer i jordede net (TN- og TT-systemer) for fejlstrømme og
lækstrømme til jord. Summen af strømmene i alle spændingsførende ledere, bortset fra beskyttelseslederen (PE), måles ved hjælp af en
måletransformer (sumstrømstransformer).
Som udgangspunkt anvendes reststrømsovervågningsudstyr (forkortelse: RCM, Residual Current Monitor), uden sammenbygning med
koblingsudstyr, for at give brugeren information og meddelelse, langt før der sker afbrydelse af en RCD.
Reststrømsovervågningsudstyr måler-, registrerer og alarmere tidligt og sikkert om enhver forringelse af installationen isolationsniveau, lækstrøm og
fejlstrøm.
Ofte installeres beskyttelsesudstyr i denne kategori som fejlbeskyttelse i forbindelse med
elektrisk sikkerhed på maskiner og særligt ved
frekvensomformer og drev,
industrirobotter,
maskinbygning,
fødevare- og emballagemaskiner,
kran teknologi,
jernbane,
bygningsinstallation,
vedvarende energi (
vindkraft og
PV-anlæg),
datacenter,
UPS-forsyning.
Endvidere som fejlbeskyttelse (tidligere: beskyttelse mod indirekte berøring) i
elektriske køretøjer,
ladestander men også til forsyning af
ventilationsanlæg,
havneterminaler, og inden for
olie- og gasindustrien hvor der stilles særligt store krav til
driftssikkerhed og pålidelighed, og omfatter derfor udstyr til både personbeskyttelse og beskyttelse mod brand.
Ordre oplysninger
Typevalg
| Type |
Display |
IO’er; relæer (skiftekontakt) |
Hjælpespænding |
Housing |

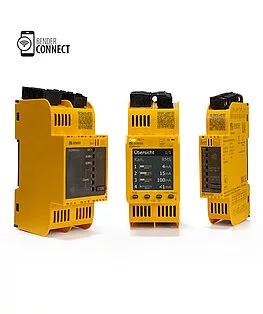

| RCMS410 |
LED bargraph |
M+, Q, I |
DC 24 V |
1 TE |
| RCMS425-L |
LED bargraph |
M+, Q, I; K1, K2 |
DC 24 V; AC/DC 100…240 V |
2 TE |
| RCMS425-D |
LCD display |
M+, Q, I; K1, K2 |
DC 24 V; AC/DC 100…240 V |
2 TE |
Valg af funktionelt modul
Funktionsmodulerne kan købes ab fabrik eller efterfølgende som en ubegrænset licens. Efterfølgende aktivering af individuelle eller flere funktionsmoduler er mulig for alle varianter (varenr.).
Alle varianter kan anvendes med type A/F målestrømtransformatorserier.
B-funktionsmodulet er påkrævet for at bruge type B/B+ målestrømtransformatorserier til AC/DC-følsom måling.
Funktionsmoduler:
A: Harmonisk analyse (FFT)
B: AC/DC følsom måling og evaluering af værdier
C: Tilslutning af type A eksterne strømtransformatorer
| Type |
Kundespecifikke fabriksindstillinger |
Aktiverede funktionsmoduler |
Art. nr. |
| RCMS410 |
Mulig* |
Kundespecifik* |
B84604040 |
| Nej |
B |
B84604041 |
| Nej |
A, B, C |
B84604042 |
| RCMS425-L |
Mulig* |
Kundespecifik* |
På vej |
| Nej |
B |
På vej |
| Nej |
A, B, C |
På vej |
| RCMS425-D |
Mulig* |
Kundespecifik* |
På vej |
| Nej |
B |
På vej |
| Nej |
A, B, C |
På vej |
* Som en del af bestillingsprocessen kan kundespecifikke fabriksindstillinger defineres sammen med vores salgsafdeling for nogle parametre (f.eks. svarværdier og interfaceindstillinger), som enhederne leveres med. Henvisningen til en kundespecifik konfigureret variant kan herefter findes på emballagen til det enkelte produkt samt i følgesedlen (de ændrede parametre er angivet der, tildelingen sker via varenummeret i følgesedlen og serien). nummer på enheden).
