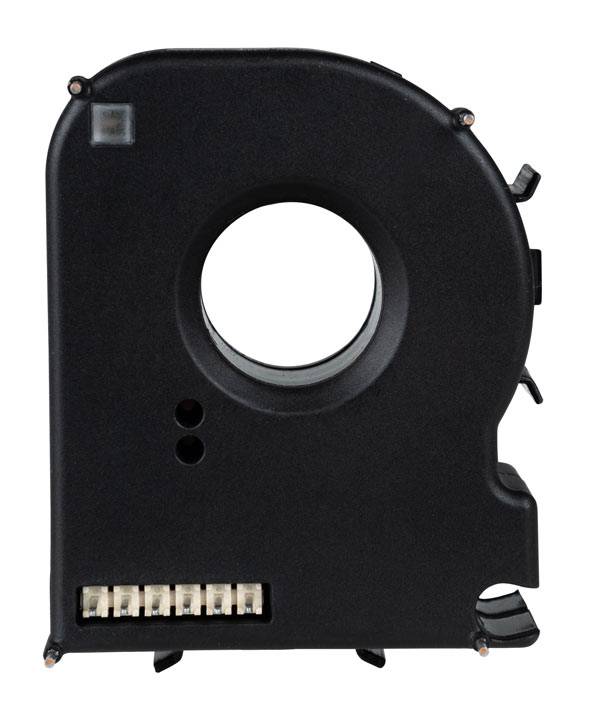

RCMB131-02

AC/DC fejlstrømsovervågningsmodul til overvågning af elektrisk jordede strømforsyninger for afledning og fejlstrømme med spænding op til 300V og tilsluttede belastninger med nominelle strømme på til 32A.

Modulet er beregnet til installation i en fordelingstavle, gruppetavle eller i flerstikdåser. Modulet forsynes med DC 12 … 24 V.

Hvad er beskyttelsesudstyr?

Fejlstrømsafbryder RCD ifm.a. Modulær fejlstrømsafbryder MRCD®, Fejlstrømsovervågning og Fejlstrømsovervågningsudstyr RCM, System til fejlstrømsovervågning RCMS.

Et MRCD® er en moduler fejlstrømsafbryder (RCD) i type B udførelse - primært for anvendelse i industrielle installationer – deraf produktnavnet MRCDB. En modulær fejlstrømsafbryder er egnet og beregnet til installation i et TN-system og i et TT-system.

Fejlstrømsmoduler anvendes permanent til at overvåge installationer i jordede net (TN- og TT-systemer) for fejlstrømme og lækstrømme til jord. Summen af strømmene i alle spændingsførende ledere, bortset fra beskyttelseslederen (PE), måles ved hjælp af en måletransformer (sumstrømstransformer).

Som udgangspunkt anvendes reststrømsovervågningsudstyr (forkortelse: RCM, Residual Current Monitor), uden sammenbygning med koblingsudstyr, for at give brugeren information og meddelelse, langt før der sker afbrydelse af en RCD.

Reststrømsovervågningsudstyr måler-, registrerer og alarmere tidligt og sikkert om enhver forringelse af installationen isolationsniveau, lækstrøm og fejlstrøm.

Ofte installeres beskyttelsesudstyr i denne kategori som fejlbeskyttelse i forbindelse med elektrisk sikkerhed på maskiner og særligt ved frekvensomformer og drev, industrirobotter, maskinbygning, fødevare- og emballagemaskiner, kran teknologi, jernbane, bygningsinstallation, vedvarende energi (vindkraft og PV-anlæg), datacenter, UPS-forsyning.

Endvidere som fejlbeskyttelse (tidligere: beskyttelse mod indirekte berøring) i elektriske køretøjer, ladestander men også til forsyning af ventilationsanlæg, havneterminaler, og inden for olie- og gasindustrien hvor der stilles særligt store krav til driftssikkerhed og pålidelighed, og omfatter derfor udstyr til både personbeskyttelse og beskyttelse mod brand.

Features

  • AC/DC følsom type B iht. IEC 60755 karakteristik.
  • Fejlstrømsovervågning type B til brug for forebyggende vedligeholdelse (lækstrømsmåling).
  • Velegnet til printmontage (PCB).
  • Udgangssignal via PWM-udgang (push / pull).
  • Høj opløsning til brug for lækstrømsovervågning af apparater.
  • Frekvensområde DC … 2 kHz.
  • Kompakt design til overvågning af nominelle belastninger op til In = 32 A.
  • Lav følsomhed for belastningsstrømme grundet skærmet måletransformator.
  • Kontinuerlig overvågning af forbindelsen til målevandstransformatoren.
  • Integreret testfunktion.
  • Forsyningsspænding DC 12 … 24 V.

Applications

Accessories

Ordering information

Variants of RCMB131-02

Type Output range Supply voltage Us SKU. NR.
RCMB131-02 0…100 mA (rms) DC 12…24 V B94042132

Downloads

Kategori  Produkt  Sprog  Størrelse  Download
Datablade RCMB131-02 EN 297 KB  Download
Manualer RCMB131-02 EN 965 KB  Download
