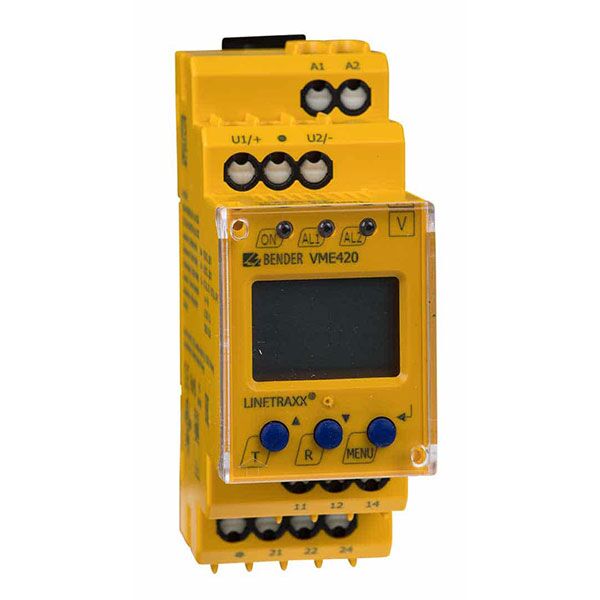

VME420-D-1

  • Underspænding, overspænding og frekvensovervågning i AC/DC systemer 0…300 VForskellige overvågningsfunktioner kan vælges < u, > U, < f, > f
  • Justerbar starttidsforsinkelse-, udløsetidsforsinkelse og forsinkelse ved frigivelse
  • Adgangskodebeskyttelse af udstyrsindstilling
  • Forudindstillet funktion (automatisk indstilling af grundparametre)

VME420-serien af spændingsrelæer er designet til at overvåge frekvens, underspænding, overspændingen og spændingen mellem to grænseværdier i AC og DC net. Spændingerne måles som r.m.s. værdier. Den aktuelt målte værdi, vises kontinuerligt på LC-displayet. Den målte værdi der kræves for at udløse alarmrelæet, gemmes. Ved hjælp af justerbare udløsetider kan der tages højde for installations specifikke karakteristika, såsom enhedsspecifikke opstartsprocedurer, spændingsdyk, spændingsfluktuationer samt flimmer fra den offentlige lavspændingsforsyning osv. Relæerne kræver en ekstern forsyningsspænding.

Hvad er Måle- og overvågningsudstyr?

Et stort udvalg af forskellige elektriske måle og overvågningsrelæer er tilgængelige for overvågning af strøm, spænding og modstand.

Anvendelsesområderne for overvågningsrelæer er mangfoldige. De spænder lige fra til kontrol- og hjælpekredse i installationer på kraftværker og transformerstationer, til overvågning af robotstyring og svejseanlæg, styrekredse til kraner og maskinanlæg, men også til rullende materiel (fx togvogne og lokomotiver), såvel som til brug inde for infrastruktursystemer ifm.a. signal- og sikringsanlæg.

Udover beskyttelse mod overstrøm og overspænding, er der udstyr for overvågning af underspænding, frekvens, asymmetri, ubalance, fasefølge, fejlspænding og fasebrud, samt overvågning af sløjfemodstand (loopovervågning).

Til kategorien for måle og overvågningsrelæer findes endvidere udstyr til måling og overvågning af andre applikationsspecifikke løsninger, fx til detektering af ø-drift og ROCOF (df/dt beskyttelse) til brug for el producerende enheder på eksempelvis et kraftvarmeværk, PV-anlæg ligesom andre former for vedvarende energi, eksempelvis vindkraftanlæg.

Mange af disse net relæer produceres også med et udvidet temperaturområde - fx iht. industrispecifikke standarder - og er udført i kompakt design, og ofte efter landespecifikke standarder- og forskrifter. fournais-bender

Features

  • Overvågning af AC/DC systemer for underspænding, overspænding og frekvens i spændingsområdet på 0…300 V
  • Forskellige overvågningsfunktioner er valgbare < U, > U, < f, > f
  • Opstart tidsforsinkelse, udløsetidsforsinkelse og forsinkelse ved tilbagestilling
  • Justerbar koblingshysterese
  • Måling af r.m.s.-værdier (AC + DC)
  • Digitale måleværdier vises i display via multifunktionelt LC-display
  • Forudindstillingsfunktion (automatisk indstilling af grundparametre)
  • LED’er: ON, Alarm 1, Alarm 2
  • Målte værdi som har bevirket udløsning gemmes i hukommelsen
  • Kontinuerlig selvovervågning
  • Intern test/reset-knap
  • To separate alarmrelæer (én skiftekontakt hver)
  • N/C eller N/O drift og valgbar fejlhukommelse
  • Udstyrsindstillinger er beskyttet med adgangskode
  • Plomber gennemsigtig frontdæksel
  • For montage på DIN-skinne, optager i 2 moduler (36 mm)
  • Push-wire Terminal (to terminaler pr. tilslutning)
  • RoHS-kompatible

Applications

  • 1-faset spænding- og frekvensovervågning af maskiner og elektriske installationer
  • Jordfejlovervågning i mellemspændingsnet via spændings- transformere
  • Overvågning af batterisystemer
  • Afbryde og slutte ved et bestemte spændingsniveauer

Accessories

EKSTRA TILBEHØR TIL LINETRAXX® VME420

Type Art No.
Monteringsclips til skrue fastgørelse (1 stk. pr. enhed) B98060008

Ordering information

UDSTYRSVARIANTER AF LINETRAXX® VME420

Type Forsyningsspænding Us* Nominel system spænding un * Kunst. Nr. * *
VME420-D-1 DC 9.6 V…94 V / AC 16…72 V, 15… 460 Hz AC/DC 0…300 V / 15…460 Hz B73010001
B93010001
VME420-D-2 DC 70…300 V / AC 70…300 V, 15…460 Hz AC/DC 0…300 V / 15…460 Hz B73010002
B93010002
* absolutte værdier
* * (B7… = push-wire Terminal/B9… = skrue-type Terminal)
