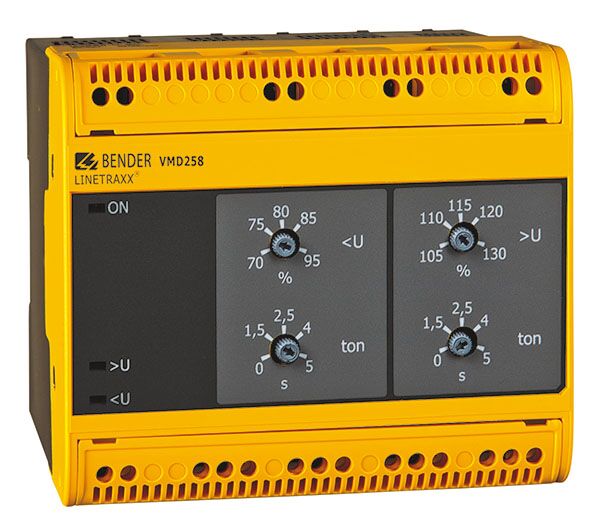

VMD258 3AC 690 V

  • Ren analog teknologi til sikkerhedsapplikationer
  • For nominel spænding op til 690 V
  • Overvågning af underspænding og overspænding i 3AC-systemer

Spændingsrelæet VMD258 fra LINETRAXX® overvåger trefaset AC-systemer for underspænding og overspænding (vindue funktion). Tilslutning af nulleder er ikke påkrævet, derfor er udsyret også det velegnet til 3AC systemer.

Spænding til forsyning af elektronikken, tages fra det system der skal overvåges via måleledningerne. Forsyning af elektronikken, relæerne og forbindelsen til ekstern energilagring er adskilt fra nettet med dobbeltisolation,

Specielle inputtransformatorer dæmper interferens fra systemet.

Responsværdier for underspænding og overspænding samt udløsetidsforsinkelse kan indstilles trinløst.

Hvad er Måle- og overvågningsudstyr?

Et stort udvalg af forskellige elektriske måle og overvågningsrelæer er tilgængelige for overvågning af strøm, spænding og modstand.

Anvendelsesområderne for overvågningsrelæer er mangfoldige. De spænder lige fra til kontrol- og hjælpekredse i installationer på kraftværker og transformerstationer, til overvågning af robotstyring og svejseanlæg, styrekredse til kraner og maskinanlæg, men også til rullende materiel (fx togvogne og lokomotiver), såvel som til brug inde for infrastruktursystemer ifm.a. signal- og sikringsanlæg.

Udover beskyttelse mod overstrøm og overspænding, er der udstyr for overvågning af underspænding, frekvens, asymmetri, ubalance, fasefølge, fejlspænding og fasebrud, samt overvågning af sløjfemodstand (loopovervågning).

Til kategorien for måle og overvågningsrelæer findes endvidere udstyr til måling og overvågning af andre applikationsspecifikke løsninger, fx til detektering af ø-drift og ROCOF (df/dt beskyttelse) til brug for el producerende enheder på eksempelvis et kraftvarmeværk, PV-anlæg ligesom andre former for vedvarende energi, eksempelvis vindkraftanlæg.

Mange af disse net relæer produceres også med et udvidet temperaturområde - fx iht. industrispecifikke standarder - og er udført i kompakt design, og ofte efter landespecifikke standarder- og forskrifter. fournais-bender

Features

  • Overvågning af underspænding- og overspænding i 3AC systemer
  • Der kræves ingen separat forsyningsspænding
  • Separate alarmrelæer for underspænding og overspænding med to potentialfrie skiftekontakter
  • Justerbar responsværdi: 0,7… 0,95 x Un/1,05… 1,3 x U
  • Nominelle system spændinger: 3AC 690/500/480/440/400/230/110/100 V
  • Justerbar udløsetidsforsinkelse: 0… 5 s
  • LED’er for drift, overspænding, underspænding

Applications

  • Overvågning af forsyning til maskiner, elektriske installationer og elektriske anlæg
  • Overvågning af forbrugere
  • Indkobling og udkobling af elektriske anlæg ved et bestemt spændingsniveau
  • Overvågning af standby systemer og nødforsyning
  • Overvågning af forsyningsspænding på transportable enheder

Accessories

EKSTRA TILBEHØR TIL LINETRAXX® VMD258

Type betegnelse Art. nr.
Yderligere Monteringsclips (skrue montering) B98060008
Ekstern hukommelse ES258 B93010068

Ordering information

VARIANTER AF LINETRAXX® VMD258

Type Forbindelse Art. nr.
VMD258 3AC 100 V 3AC, 100 V B93010060
VMD258 3AC 110 V 3AC, 110 V B93010061
VMD258 3AC 230 V 3AC, 230 V B93010062
VMD258 3AC 400 V 3AC, 400 V B93010063
VMD258 3AC 440 V 3AC, 440 V B93010064
VMD258 3AC 480 V 3AC, 480 V B93010065
VMD258 3AC 500 V 3AC, 500 V B93010066
VMD258 3AC 690 V 3AC, 690 V B93010067

Downloads

Kategori  Produkt  Sprog  Dokument størrelse  Download
Datablade VMD258 EN 437 KB  Download
Datablade VMD258 ( Nord Amerika ) EN 437 KB  Download
Manualer VMD258 EN 406 KB  Download
