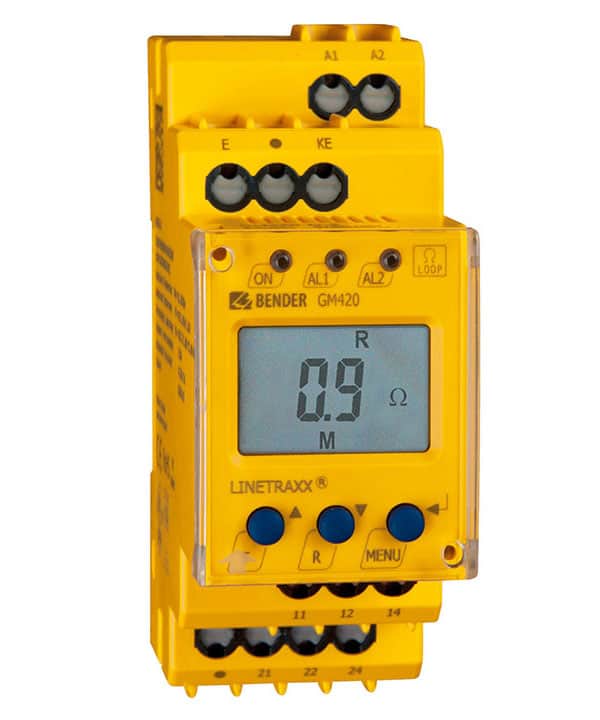

LINETRAXX® GM420-D-1

Et sløjfemodstandsmodul i GM420 serien, er designet til at overvåge den resistive modstand i PE-ledere, og deres tilslutning i AC systemer og tilsvarende i afbrudte strømkredse. Den opståede fremmedspænding Uf mellem terminalerne E og KE må ikke overstige AC 12 V. I LC-displayet vises kontinuerligt den aktuelt målte resistive modstand i ledersløjfen (fx PE-loopet) - og hvis eksisterende - fremmedspændingen Uf. Hvis den målte modstandsværdi stiger til over den indstillede alarmværdi, vil alarmen blive aktiveret og gemt. En justerbare tidsforsinkelse gør det mulig, at imødekomme de installations relaterede specifikke krav.

Et sløjfemodstandsmodul i GM420 serien, er designet til at overvåge den resistive modstand i PE-ledere, og deres tilslutning i AC systemer og tilsvarende i afbrudte strømkredse.

Den opståede fremmedspænding Uf mellem terminalerne E og KE må ikke overstige AC 12 V. I LC-displayet vises kontinuerligt den aktuelt målte resistive modstand i ledersløjfen (fx PE-loopet) – og hvis eksisterende – fremmedspændingen Uf.

Hvis den målte modstandsværdi stiger til over den indstillede alarmværdi, vil alarmen blive aktiveret og gemt. En justerbare tidsforsinkelse gør det mulig, at imødekomme de installations relaterede specifikke krav.
