Overvågning af afbrudte strømkredse

Mange forskellige typer af kritiske belastninger der hovedsagelig, eller måske bare midlertidigt er frakoblet, skal naturligvis fungere pålideligt når det er nødvendigt. Dette kan eksempelvis være gældende for strømkredse med sikkerhedsmateriel, der normalt gøres spændingsløst for at sikre, at sikkerhedsmateriellet kan fungere uafhængigt af forsyningen under nødsituationer.

Eksempelvis kan dette være gældende for brandpumper, sporskiftekoblere, glideventiler og drev, elevatormotorer, styring af elektromotorer til brandspjæld, sporskiftevarmere, fjernvarmemotorer og nødstrømsgeneratoranlæg mf. I de nævnte applikationer kan der – under længerevarende stilstandsperioder – opstå isolationsfejl på forsyningskablerne til, eller i selve belastningen – dvs. i brugsgenstanden eller styringen af samme. Dette som følge af fx fugt, snavs, gnavere eller andre påvirkninger.

Hvis en reduktionen af isolationsniveauet, eller måske en decideret isolationsfejl og/eller jordfejl, i disse typer af sikkerheds-materiel ikke opdages rettidigt, dvs. før installationen indkobles, aktiveres installationens beskyttelsesudstyr i stedet, og med det til følge, at indkobling af den kritiske sikkerhedsfunktion ikke vil være mulig. I mere alvorlige tilfælde, kan der fx opstå en motorbrand.

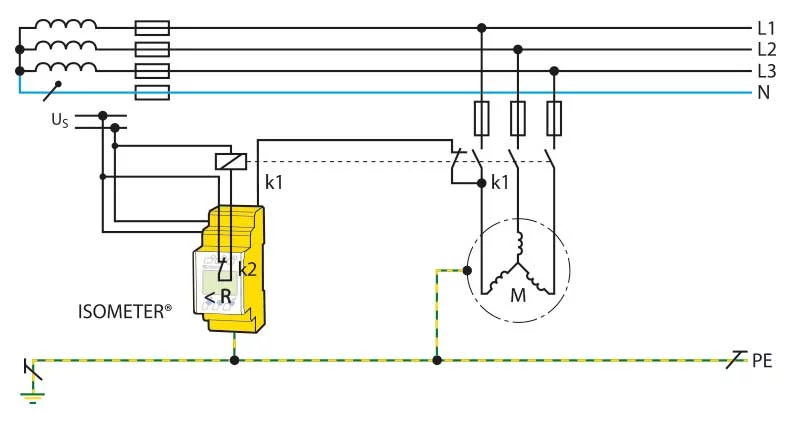

“offline-skærme” kan forhindre dette, da de overvåger isoleringsmodstanden i de energierede belastninger for at rapportere fejl på et tidligt tidspunkt. Særlige ISOMETER® (IR420-D6, IR425-D6, IRDH, iso685 serie) anvendes til dette formål. Til denne løsning er det irrelevant, om de midlertidigt eller hovedsageligt frakoblede belastninger leveres af TN, TT eller it-systemer.
