RM475LY-21

Afløst af: GM420-D-1

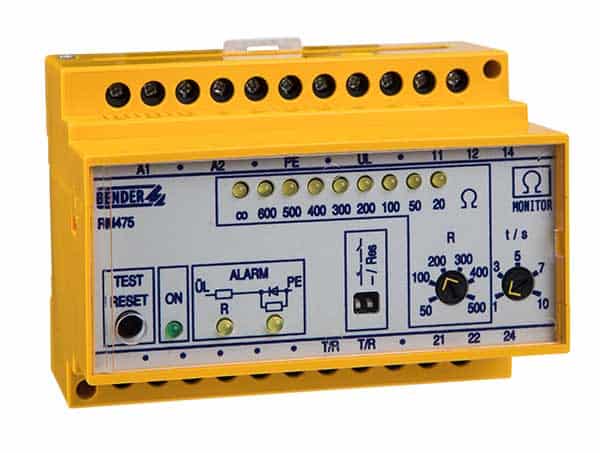

Udstyr i RM475-serien er sammen med den respektiv termineringsmodstand, designet til at overvåge et sluttet- og spændingsløst loop for afbrydelse (serie modstand). Tilsvarende også overvågning af en kortslutningssløjfe (tværresistens). RM475-version har en konstant indstillet alarmværdi for serie- og tværmodstand. Reaktionstiden er maks. 1 s.

Alarmværdien for seriemodstanden er indstilbar i versionen RM475LY, og kan justere imellem 50… 500 Ω. Reaktionsværdien for tværresistansen i denne version, er tilsvarende indstilbar. Reaktionstiden kan indstilles mellem 1… 10 s.

Hvad er Måle- og overvågningsudstyr?
Et stort udvalg af forskellige elektriske måle og overvågningsrelæer er tilgængelige for overvågning af strøm, spænding og modstand.

Anvendelsesområderne for overvågningsrelæer er mangfoldige. De spænder lige fra til kontrol- og hjælpekredse i installationer på kraftværker og transformerstationer, til overvågning af robotstyring og svejseanlæg, styrekredse til kraner og maskinanlæg, men også til rullende materiel (fx togvogne og lokomotiver), såvel som til brug inde for infrastruktursystemer ifm.a. signal- og sikringsanlæg.

Udover beskyttelse mod overstrøm og overspænding, er der udstyr for overvågning af underspænding, frekvens, asymmetri, ubalance, fasefølge, fejlspænding og fasebrud, samt overvågning af sløjfemodstand (loopovervågning).

Til kategorien for måle og overvågningsrelæer findes endvidere udstyr til måling og overvågning af andre applikationsspecifikke løsninger, fx til detektering af ø-drift og ROCOF (df/dt beskyttelse) til brug for el producerende enheder på eksempelvis et kraftvarmeværk, PV-anlæg ligesom andre former for vedvarende energi, eksempelvis vindkraftanlæg.

Mange af disse net relæer produceres også med et udvidet temperaturområde - fx iht. industrispecifikke standarder - og er udført i kompakt design, og ofte efter landespecifikke standarder- og forskrifter.

fournais-bender

Features

  • RM475: Fast alarmværdi: Seriemodstand 200 Ω, Tværmodstand 1000 Ω
  • RM475LY: Seriemodstand, justerbar 50... 500 Ω, Tværmodstand 1000 Ω
  • Justerbar udløsetid 1... 10 s (RM475LY)
  • N/O eller N/C kontaktstilling, kan vælges
  • Funktion til valg af fejlhukommelse
  • Intern/ekstern test/reset-knap
  • Lysdioder: Tænd led, alarm-LED'er
  • Kontinuerlig Løb-LED for visning af for seriemodstand
  • 2 potentialfrie skiftekontakter
  • Til DIN-skinne montage

Applications

  • Overvågning af kabler og ledere ved hjælp af en overvågningsleder
  • Overvågning af PE-sløjfer

Accessories

EKSTRA TILBEHØR TIL RM475/RM475LY

Type Hjælpespænding Us Art. nr.
EV22S afslutning af enhed B984800

Ordering information

VARIANTER AF RM475/RM475LY

Type Hjælpespænding Us Art. nr.
RM475 AC 230 V, 50… 60 Hz B97022001
RM475-13 AC 90… 132 V, 50… 60 Hz B97022002
RM475-15 AC 400 V, 50… 60 Hz B97022003
RM475-16 AC 500 V, 50… 60 Hz B97022004
RM475-21 DC 9, 8… 84 V B97022005
RM475-23 DC 77… 286 V B97022006
RM475LY AC 230 V, 50… 60 Hz B97022007
RM475LY-13 AC 90… 132 V, 50… 60 Hz B97022008
RM475LY-15 AC 400 V, 50… 60 Hz B97022009
RM475LY-16 AC 500 V, 50… 60 Hz B97022010
RM475LY-21 DC 9, 8… 84 V B97022011
RM475LY-23 DC 77… 286 V B97022012

Downloads

Kategori  Produkt  Sprog  Størrelse  Download
Datablade RM475/RM475LY EN 292 KB  Download
Manualer RM475/RM475LY EN 423 KB  Download
