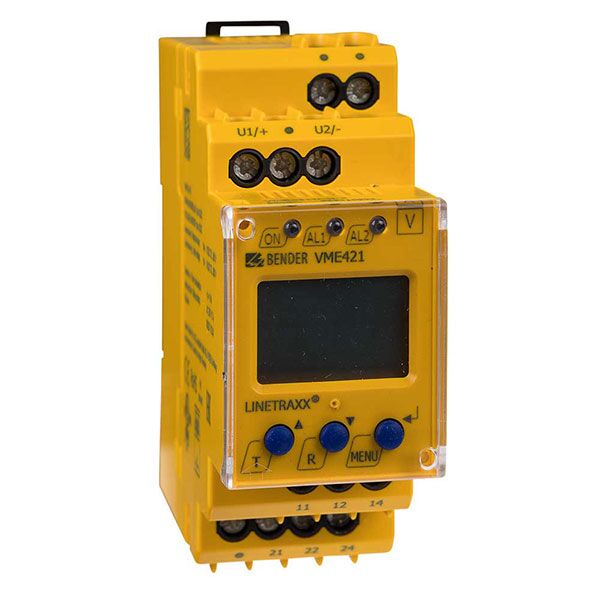

VME421H-D-2

  • Under spænding, overspænding og frekvens overvågning af AC/DC-systemer 9.6… 150 V (VME421H-D-1), 70… 300 V (VME421H-D-2)
  • Integreret energilagring, leveres af det system, der overvåges
  • Forskellige overvågningsfunktioner <u,>, der kan vælges U, f</u,>
  • Adgangskodebeskyttelse af udstyrsindstilling
  • Forudindstillet funktion (automatisk indstilling af grundparametre)

Spændingsrelæer af VME421H serien er designet til at overvåge frekvensen, under spænding, overspænding og spændingen mellem to tærskelværdier (Window diskriminator funktion) i AC og DC-systemer. Spændingerne måles som r.m.s. værdier. Den aktuelt målte værdi vises kontinuerligt på LC-displayet. Den målte værdi, der fører til aktivering af alarm relæerne, vil blive gemt. På grund af justerbare responstider kan der tages højde for installations specifikke karakteristika, såsom enhedsspecifikke opstarts procedurer, kort tids spændingsudsving osv. Device version VME421H tager forsyningsspændingen fra det system, der overvåges og udnytter en intern energi backup.

Hvad er Måle- og overvågningsudstyr?

Et stort udvalg af forskellige elektriske måle og overvågningsrelæer er tilgængelige for overvågning af strøm, spænding og modstand.

Anvendelsesområderne for overvågningsrelæer er mangfoldige. De spænder lige fra til kontrol- og hjælpekredse i installationer på kraftværker og transformerstationer, til overvågning af robotstyring og svejseanlæg, styrekredse til kraner og maskinanlæg, men også til rullende materiel (fx togvogne og lokomotiver), såvel som til brug inde for infrastruktursystemer ifm.a. signal- og sikringsanlæg.

Udover beskyttelse mod overstrøm og overspænding, er der udstyr for overvågning af underspænding, frekvens, asymmetri, ubalance, fasefølge, fejlspænding og fasebrud, samt overvågning af sløjfemodstand (loopovervågning).

Til kategorien for måle og overvågningsrelæer findes endvidere udstyr til måling og overvågning af andre applikationsspecifikke løsninger, fx til detektering af ø-drift og ROCOF (df/dt beskyttelse) til brug for el producerende enheder på eksempelvis et kraftvarmeværk, PV-anlæg ligesom andre former for vedvarende energi, eksempelvis vindkraftanlæg.

Mange af disse net relæer produceres også med et udvidet temperaturområde - fx iht. industrispecifikke standarder - og er udført i kompakt design, og ofte efter landespecifikke standarder- og forskrifter. fournais-bender

Features

  • Under spænding, overspænding og frekvens overvågning af AC/DC-systemer, 9,6… 150 V (VME421H-D-1), 70… 300 V (VME421H-D-2)
  • Ingen ekstern forsyningsspænding
  • Integreret energibackup
  • Forskellige overvågningsfunktioner vælges
  • Starttidsforsinkelse, udløsetidsforsinkelse, forsinkelse ved reset kan vælge
  • Justerbar koblingshysterese
  • r.m.s. værdi måling (AC + DC)
  • Digitale måleværdier vises i display via multifunktionelt LC-display
  • Forudindstillet funktion (automatisk tildeling af grundparametre)
  • LED’er: ON, Alarm 1, Alarm 2
  • Målte værdi som har bevirket udløsning gemmes i hukommelsen
  • Kontinuerlig selvovervågning
  • Intern test/hvile knap
  • To separate alarmrelæer (én skiftekontakt hver)
  • N/C eller N/O drift og valgbar fejlhukommelse
  • Udstyrsindstillinger er beskyttet med adgangskode
  • Plomber gennemsigtig frontdæksel
  • For montage på DIN-skinne, optager i 2 moduler (36 mm)
  • Push-wire Terminal (to terminaler pr. tilslutning)
  • RoHS-kompatible

Applications

  • Spændings-og frekvens overvågning af enkeltfasede maskiner og elektriske installationer
  • Jordfejlovervågning i mellemspændingsnet via spændings- transformere
  • Overvågning af batterisystemer
  • Indkobling og udkobling af elektriske anlæg og udstyr ved bestemte spændingsniveauer

Accessories

EKSTRA TILBEHØR TIL LINETRAXX® VME421H

Type Art No.
Monteringsclips til skrue fastgørelse (1 stk. pr. enhed) B98060008

Ordering information

VARIANTER AF LINETRAXX® VME421H

Type Nominel system spænding un * Response value Kunst. Nr. * *
VME421H-D-1 DC 9, 6… 150 V/AC 9, 6… 150 V, 15… 46 Hz AC/DC 9, 6… 150 V B73010003
B93010003
VME421H-D-2 DC 70…300 V / AC 70…300 V, 15…460 Hz AC/DC 70… 300 V B73010004
B93010004
* absolutte værdier
* * (B7… = push-wire Terminal/B9… = skrue-type Terminal)
