ISOSCAN® EDS150

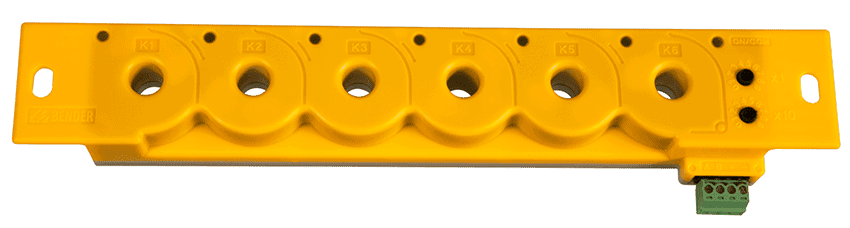

Lokaliseringsudstyr type EDS150 anvendes i forbindelse med isolationsovervågningsudstyr type ISOMETER® IRDH575, eller pulsgenerator type PGH, og er beregnet til automatisk lokalisering af isolationsfejl i ujordede forsyningssystemer / isoleret net (IT-system). Den aktuelle puls der genereres af ISOMETER® IRDH575, eller af pulsgenerator PGH, registreres ved hjælp af de integrerede måletransformere og evalueres af lokaliseringsudstyret. De seks indbyggede måletransformere i EDS150 tillader, at alle spændingsførende ledere - fx fra en afgående gruppe - føres gennem måletransformeren. Fra fejl opstår, er reaktions-tiden for en alarm-meddelelse, til indikation i displayet på det respektive alarmsystem (fx MK2430/MK800), maks. 8 s. I alt kan der tilsluttes op til 88 EDS150 enheder via en RS-485 interface (BMS protokol). Således kan der overvåges op til 528 afgående strømkredse. Aktiviteter på BMS bussen er angivet med et alarm LED.

Lokaliseringsudstyr type EDS150 anvendes i forbindelse med isolationsovervågningsudstyr type ISOMETER® IRDH575, eller pulsgenerator type PGH, og er beregnet til automatisk lokalisering af isolationsfejl i ujordede forsyningssystemer / isoleret net (IT-system).

Den aktuelle puls der genereres af ISOMETER® IRDH575, eller af pulsgenerator PGH, registreres ved hjælp af de integrerede måletransformere og evalueres af lokaliseringsudstyret.

De seks indbyggede måletransformere i EDS150 tillader, at alle spændingsførende ledere – fx fra en afgående gruppe – føres gennem måletransformeren. Fra fejl opstår, er reaktions-tiden for en alarm-meddelelse, til indikation i displayet på det respektive alarmsystem (fx MK2430/MK800), maks. 8 s.

I alt kan der tilsluttes op til 88 EDS150 enheder via en RS-485 interface (BMS protokol). Således kan der overvåges op til 528 afgående strømkredse.

Aktiviteter på BMS bussen er angivet med et alarm LED.

Applikationer

  • Lokalisering af isolationsfejl i AC, AC/DC og DC IT-systemer
  • DC hovedkredsløb i industrielle anlæg, kraftværker og på skibe

KATEGORIEN “UDSTYR TIL LOKALISERING AF ISOLATIONSFEJL (IFLS)” OMFATTER

Når driftssikkerhed og personsikkerhed er højt prioriteret, anvendes et IT-system (isoleret net).

Til dette formå anvendes udstyr til lokalisering af isolationsfejl (IFLS), i kombination med udstyr til isolationsovervågning (IMD) og måletransformere.

Ved en systemjording udført som et IT-system, anvendes udstyr til lokalisering af isolationsfejl, bl.a. for at opnå maksimal driftssikkerhed. IFLS (udstyr til lokalisering af isolationsfejl) er samtidig en standardiseret metode til automatisk fejlfinding på elektriske installationer under drift – altså uden afbrydelse af forsyningen - og kan derfor anvendes uanset om der er tale om en hjælpekreds eller hovedstrømkredse.

Da både person- og driftssikkerhed er af særlig væsentlig betydning ved bl.a. raffinering af olie og gas - både når det drejer sig om offshore og onshore installationer – tilsvarende i forsyninger til medicinske områder gruppe 2 på et sygehus og på hospitaler (fx forsyning til en intensiv stue med mange stikkontakter), og i installationer der kræver en sikker strømforsyning, er det en væsentlig fordel at anvende udstyr til lokalisering af isolationsfejl.

Dette er eksempelvis også tilfældet i datacentre, hvor oppetid er af væsentlig betydning, hvorfor automatisk lokalisering af isolationsfejl er en af de mest optimale løsninger.

Tilsvarende anvendes IFLS-udstyr også til lokalisering af isolationsfejl - jordfejl - i strømforsyning ombord på moderne oceangående skibe, men også til brug for forebyggende vedligeholdelse af kabellage installationer til infrastruktur, og i installationer til mine- og tunneldrift. fournais-bender

Downloads

Kategori Produkt Sprog Størrelse Download
DatabladeEDS150/151EN261 KB Download
ManualerEDS150EN573 KB Download

Opdateret d. 4 november 2019

Funktioner

  • Lokalisering af isolationsfejl i AC, AC/DC og DC IT-systemer
  • 6 måle kanaler med måletransformator pr. EDS150
  • Op til 528 målekanaler kan kombineres over BMS bussen i det IT-system der overvåges for isolationsfejl: 88 x 6 måle kanaler
  • Respons følsomhed EDS150: 5 mA
  • En reaktionstid på op til 8 s i AC system iht. IEC 61557-9
  • RS-485 inerface (grænseflade) med BMS protokol
  • BMS adresseområde 3... 90
  • Cyklisk selvtest

Ordreoplysninger

VARIANTER AF ISOSCAN® EDS150

TypeForsyningsspænding *Art. nr.
EDS150AC 17… 24 V, 50…60Hz/DC 14…28 VB91080103
* Absolutte værdier af spændingsområdet

Opdateret d. 4 november 2019

Tilbehør

EKSTRA TILBEHØR TIL ISOSCAN® EDS150

TypeForsyningsspændingUdgangsspændingArt. nr.Note
AN410AC 90… 264 V, 47… 63Hz *
DC 120… 370 V *
DC 24 V, 420 mAB924209Forsyner op til seks EDS151
AN430AC 85… 264 V, 47… 63Hz *DC 24 V, 1300 mAB924208Forsyner op til 20 EDS151
AN450AC 230 V, 50… 60 HzAC 20 V, 500 mAB924201Forsyner op til seks EDS151
AN450-133AC 127 V, 50… 60 HzAC 20 V, 500 mAB924203Forsyner op til seks EDS151
* Absolutte værdier af spændingsområdet

Opdateret d. 4 november 2019

Yderligere information

Vægt4 kg
