ISOMETER® 107TD47

Call for Price

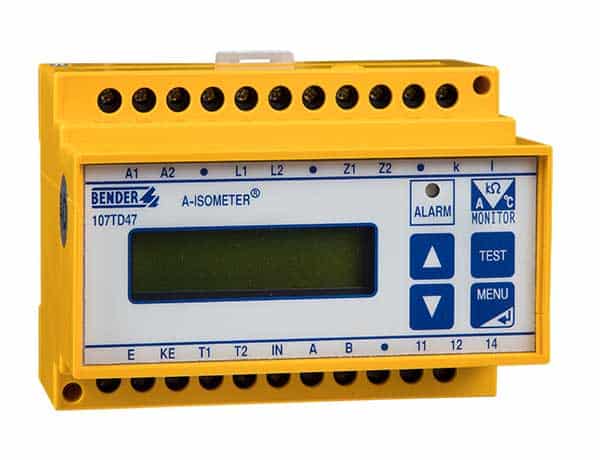

Et IMD i serien ISOMETER® 107TD47 er er udviklet med henblik på et særligt formål; at overvåge isolationsmodstanden i et medicinsk IT-system, udført som enfaset- og/eller trefaset AC-system. IMD’en kan derfor anvendes for at tilvejebringe kravet om:

Det medicinske IT-system skal være forsynet med udstyr til isolationsovervågning (IMD) i henhold til anneks A og B i EN 61557-8.

Samtidig tilvejebringer ISOMETER®107TD47 også kravet om:

Der kræves overvågning af overbelastning og høj temperatur for transformere til medicinske IT-systemer.

I kombination med alarmsystem type MK2430, tilvejebringes samtidig også kravene i afsnit 710.411.6.3.101 i standarden DS/HD 60364-7-710 og IEC 60364-7-710, således:

For hvert medicinsk IT-system skal et akustisk og visuelt alarmsystem, der omfatter følgende komponenter, være installeret på et egnet sted, så det permanent kan overvåges (hørbare og visuelle signaler) af det medicinske og tekniske personale

  • En grøn signallampe til indikation af normaldrift
  • En gul signallampe, som lyser, når minimumsværdi, der er indstillet for isolationsmodstanden, er nået. Det må ikke være muligt at annullere eller frakoble dette lys.
  • En hørbar alarm, som lyder, når den minimumsværdi, der er indstillet for isolationsmodstanden, er nået. Denne hørbare alarm må kunne afstilles.

Derved tilvejebringer kombinationen, bestående af ISOMETER® 107TD47 og alarmsystem MK2430, ikke blot ovenstående krav, men samtidig også standardens krav til:

En let læselig skriftlig forklaring bør være placeret i det medicinske område, og bør omfatte: betydningen af hver type signal, alarm og hvilke procedurer, som skal følges i tilfælde af en første fejl.

Applikationer

  • Medicinsk IT-system til forsyning af medicinske gruppe 2-områder fx på sygehuse, hospitaler, akutmodtagelse, klinikker for ambulant behandling, lægepraksis, men også på ambulante kirurgiske centre, sanatorier, helseklinikker
  • IT-system med begrænset effekt og udstyret med belastningsovervågning og isolationsovervågningsudstyr

KATEGORIEN "ISOLATIONSOVERVÅGNING" OMFATTER

ISOMETER®  er et isolationsovervågning (IMD) til brug i et IT-system.

Herudover kan isolationsovervågningsudstyr - i visse specielle applikationer – også anvendes i et TN-system og i et TT-system. Et eksempel herpå, er overvågning af afbrudte strømkredse.

IMD er isolationsovervågningsudstyr til IT-systemer. Forkortelsen ’IMD’ er en overordnet begrebsforkortelse udledt af den engelske betegnelse Insulation Monitoring Devices’.

Ethvert Isometer® er i overensstemmelse med standarden EN 61557-8, med mindre andet er angivet. Ethvert Isometer / IMD er beregnet til permanent at overvåge isolationsmodstanden i et IT-system og afgiver alarm, når isolationsmodstanden [RF] ligger under responsværdien [Ra]. Ra er Isometer’ responsværdi. RF er isolationsmodstanden mellem det system, som den er forbundet til, og enten jord, PE-forbindelsen eller et andet referencepunkt for potentialudligning.

Et Isometer® (IMD) skal installeres i IT-systemer iht. DS/HD 60364-4-41, det fremgår af DS/HD 60364-5-53. Når IMD’en detektere en isolationsfejl til jord, skal isolationsfejlen lokaliseres og fjernes for at genskabe normale driftsbetingelser med den i praksis kortest mulige forsinkelse - det fremgår ligeledes af standarden DS/HD 60364-5-53.

Til dette formål er Bender EDS udstyr til lokalisering af isolationsfejl (IFLS), særligt egnet og beregnet.

Når IT-systemer anvendes til forsyningssikkerhed, skal første isolationsfejl indikeres et passende sted, således at det kan høres og/eller ses af instruerede eller sagkyndige personer. Dette krav kan fx tilvejebringes via  alarmsystemer.

De mange fordele ved et IT-system gør, at isolationsovervågning ofte installeres som fejlbeskyttelse i medicinske områder - fx i tavler til forsyning af en OP-stue og intensiv (i gruppe 2-områder).

Men også i forbindelse med elektrisk sikkerhed på maskiner, særligt ved frekvensomformer og drev, industrirobotter, maskinbygning, fødevare- og emballagemaskiner, kran teknologi, jernbane installationer, bygningsinstallation, vedvarende energi (vindkraft og PV-anlæg), datacenter og i UPS-forsyninger.

Endvidere som beskyttelse mod indirekte berøring i elektriske køretøjer, og i ladestandere men også til forsyning af ventilationsanlæg, havneterminaler, og inden for olie- og gasindustrien hvor der eksempelvis i offshore-installationer og på raffinaderier stilles særligt store krav til driftssikkerhed og pålidelighed, og naturligvis beskyttelse mod brand, i forbindelse med transport og vedligeholdelse af olie- og gasinstallationer.

Som et yderligere eksempel på en typisk elektrisk installation hvor der anvendes IMD er generatoranlæg, såvel transportable generatoranlæg som mobile generatoranlæg til brug for nødforsyning.

Et ISOMETER® er et IMD, og derfor et udstyr til brug for både personbeskyttelse og beskyttelse mod brand, og derfor også særligt velegnet til opfyldelse af kravene til hjælpekredse.

Gå til løsninger fournais-bender

Downloads

Kategori  Produkt  Sprog  Størrelse  Download
Datablade 107TD47 EN 483 KB  Download
Manualer 107TD47 EN 483 KB  Download

Funktioner

  • Udstyr til isolationsovervågning (IMD) iht. DS/HD 60364-7-710.531.
  • Overvågningsudstyr til medicinske it-systemer AC, 3 (N) AC
  • Justerbar svar værdi 50… 500 kΩ
  • Overvågning af overbelastning og høj temperatur for transformere til medicinske IT-systemer
  • Alarm-LED
  • Overvågning af tilslutninger til net-, jord, strømtransformer og temperaturfølere
  • Test knap
  • Ekstern test knap kan tilsluttes
  • BMS-bus interface
  • Almindeligt alarmrelæ med én potentialfri skiftekontakt
  • Baggrundsbelyst LC-display

Ordreoplysninger

VARIANTER AF ISOMETER® 107TD47

Type Nominel system spænding un (V) Forsyningsspænding os (V) Art. nr.
107TD47 AC 230 V, 50… 60 Hz AC 230 V, 50… 60 Hz B92016003
107TD47-133 AC 127 V, 50… 60 Hz AC 127 V, 50… 60 Hz B92016004

Tilbehør

EKSTRA TILBEHØR TIL ISOMETER® 107TD47

STW2 (målestrømstransformer)

Type Forsyningsspænding os (V) Art. nr.
STW2 (måling af strømtransformer) B942709
AN450 (strømforsyning) AC 230 V B924201
AN450-133 (strømforsyning) AC 127 V B924203
CMS460-d4-2 (tre fase belastninger) AC 70… 276 V, 42… 460 Hz B94053030

Yderligere information

Vægt 4 kg
