Kontakt os for pris på tlf: 45 89 04 45

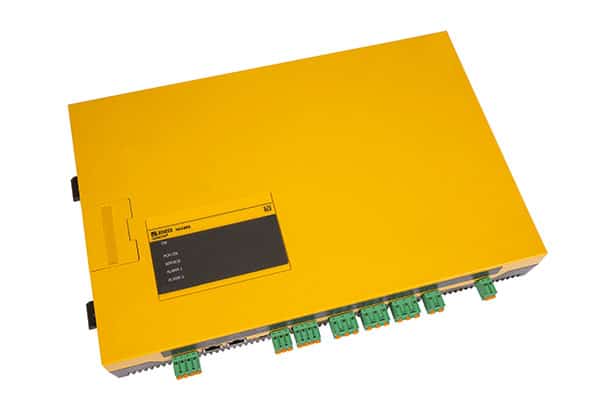

Dette IMD anvendes til en kombination af både isolationsovervågning og fejlstrømsbeskyttelse (reststrømsovervåging) i store solcellesystemer på op til 1500 VDC, hvor jordingsanlægget er udført med IT-systemjording. Den anvendte målemetode er specielt udviklet til langsomme, men samtidig også store spændingsfluktrationer (MPP-tracking).
Beskyttelsesudstyret er beregnet til at overvåge isolationsmodstanden i effektmæssig store PV-anlæg, hvor solcellesystemets solcellegenerator indeholder mange solcellepaneler med stor fysisk udbredelse, hvorfor der naturligt forekommer ekstremt stor aflednings kapacitans mod jorden. Dette bl.a. som følge af anvendte metoder til undertrykkelse af interferens. En tilpasning til de systemrelateret store afledningskapaciteter, sker også automatisk.
Udstyret genererer også de prøvestrømsimpulser der kræves, til lokalisering af isolationsfejl. Dette gør det muligt at lokalisere isolationsfejl ved hjælp af permanent installeret materiel, eller mobilt og transportabelt udstyr, til lokalisering af isolationsfejl. Det integrerede beskyttelsesudstyr muliggør samtidig, en hurtig signalering af målt isolationsfejl på AC siden (Inverter, transformator).
Kategori | Produkt | Sprog | Størrelse | Download |
---|---|---|---|---|
Datablade | isoPV1685P (Nord Amerika) | EN | 725 KB | Download |
Datablade | isoPV1685xxx | EN | 725 KB | Download |
Manualer | isoPV1685xxx | EN | 2 MB | Download |
Manualer | isoPV1685/isoPV1685PFR Appendix A | EN | 495 KB | Download |
Quickstart | isoPV1685xxx | EN | 725 KB | Download |
Quickstart | isoPV1685RTU/isoPV1685P/isoPV1685PFR | EN | 722 KB | Download |
Type | Interval for svar værdi | Forsyningsspænding * | Art. nr. |
---|---|---|---|
isoPV1685RTU-425 | 200 Ω…1 MΩ | DC 18…30 V | B91065603 |
isoPV1685P-425 | 200 Ω…1 MΩ | DC 18…30 V | B91065604 |
isoPV1685PFR-425 | 200 Ω…1 MΩ | DC 18…30 V | B91065600 |
