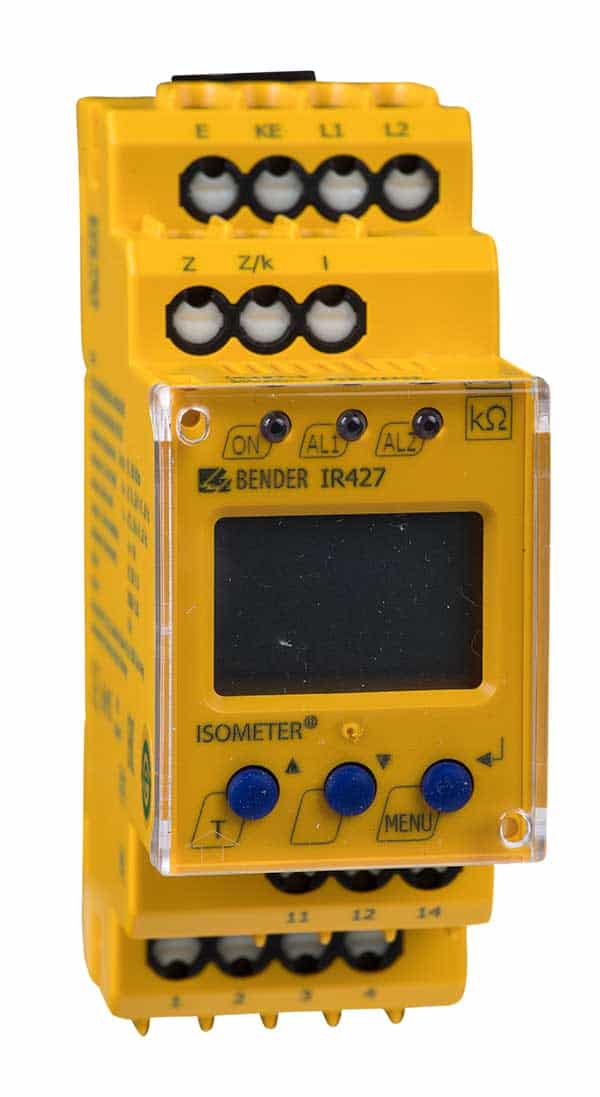

IR427 med MK7

  • Isolationsovervågningsudstyr til medicinske IT-systemer i medicinske områder gruppe 2
  • Overvågning af overbelastning og høj temperatur for transformere til medicinske IT-systemer
  • I henhold til IEC/HD 60364-7-710 og IEC 61557-8
  • To individuelt konfigurerbare alarmværdier
  • Multifunktionel LC-display

Et ISOMETER® i IR427 serien er et IMD designet og beregnet til at overvåge isolationsmodstand af AC-kredse (medicinske IT-systemer). Samtidig kan belastningsstrømmen og temperaturen på IT-system transformeren overvåges.

Hvad er isolationsovervågning?

Isolationsovervågning (IMD) til brug for Sikkerhed og Pålidelighed i IT-Systemer Et IMD (isolationsovervågning) er helt essentielt for at sikre både pålidelighed og elektrisk sikkerhed i IT-systemer. I vores ISOMETER® serie levereres førsteklasses isolationsovervågningsudstyr, der opfylder de højeste sikkerhedsstandarder og krav.

Fleksibel Anvendelse: Vores isolationsovervågningsudstyr, kendt som ISOMETER®, kan også anvendes i specielle applikationer i TN-systemer og TT-systemer. Et eksempel på dette er overvågning af afbrudte strømkredse, hvor vores ISOMETER® løsninger viser deres styrke.

IMD til IT-Systemer: IMD står for Isolationsovervågningsudstyr til IT-systemer og er en forkortelse af den engelske betegnelse 'Insulation Monitoring Devices'. Hvert Isometer® opfylder standarden EN 61557-8, medmindre andet er angivet. Udstyret er designet til permanent at overvåge isolationsmodstanden i IT-systemer og udløse en alarm, hvis isolationsmodstanden (RF) falder til under responsgrænsen (Ra). Ra er et IMD’ responsgrænse, og RF er isolationsmodstanden mellem systemet og jord, PE-forbindelsen eller et andet referencepunkt for potentialeudligning.

Installation og Vedligeholdelse: For korrekt installation skal et Isometer® (IMD) bl.a. følge standarden DS/HD 60364-4-41 og DS/HD 60364-5-53. Når et IMD registrerer en isolationsfejl til jord, er det afgørende at lokalisere og udbedre fejlen med minimal forsinkelse, som anbefalet i standarden DS/HD 60364-5-53. Til dette formål er Bender EDS-udstyr til lokalisering af isolationsfejl (IFLS) særligt egnet og beregnet.

Forsyningssikkerhed og Alarmfunktioner: Når et IT-system anvendes til at opretholde forsyningssikkerheden, er det vigtigt at indikere den første isolationsfejl et passende sted, så instruerede eller sagkyndige personer kan informeres om isolationsfejlen, fx ved hjælp af alarmsystemer.

Brede Anvendelsesområder: Isolationsovervågning bruges i mange brancher, herunder medicinske områder, elektrisk sikkerhed på maskiner, industriel automation, energiproduktion, datacentre, UPS-systemer, elektriske køretøjer, ladestandere og meget mere. Vores ISOMETER® er også ideelle til brug i kritiske områder som olie- og gasindustrien og generatoranlæg til nødforsyning.

Personbeskyttelse og Brandbeskyttelse: ISOMETER® fungerer som både personbeskyttelse og beskyttelse mod brand, hvilket gør dem ideelle til også at opfylde kravene til hjælpekredse.

Vælg ISOMETER® til din isolationsovervågningsløsning og opnå enestående elektrisk sikkerhed, forsyningssikkerhed og pålidelighed i dit IT-system.

Gå til løsninger fournais-bender

Features

  • Isolationsovervågning til medicinske IT-systemer
  • Overvågning af overbelastning og høj temperatur for transformere til medicinske IT-systemer
  • Justerbar responsværdi for R-alarm
  • Justerbar værdi for overbelastning
  • Integreret spændingsovervågning for tilslutning af 4 akustiske og visuelle alarmsystemer type MK7
  • Temperaturovervågning via PTC termistor eller bimetalkontakt (NC)
  • Overvågning af tilslutningsforbindelser beskyttelsesjord (PE)
  • LED’er: ON, Alarm 1, Alarm 2
  • Intern/ekstern test tast
  • Programmerbart alarmrelæ: N/O eller N/C
  • Selfovervågning med automatisk alarmmeddelelse
  • Kompakt kapsling i to modulers brede (36 mm)
  • Fire-leder interface for tilslutning af op til 4 alarmsystemer type MK7
  • Akustisk og visuelt alarmsystem type MK7:
  • Front folie overflade, der er nem at rengøre
  • Opmærkningsfelt
  • Panelramme i alpine hvid
  • Alarm LED’er: ON, isolationsfejl, overbelastning, høe temperatur
  • Test knap
  • Mute-tast til hørbar alarm

Applications

  • Medicinske IT-systemer i overensstemmelse med IEC 60364-7-710, IEC 61557-8 og DIN VDE 0100-710

Accessories

EKSTRA TILBEHØR TIL ISOMETER® IR427 MED MK7

Type Art. nr.
STW2 måling af strømtransformer B942709
ES0107/temperatursensor (PTC) B924186
XM420 monteringsramme B990994
MK-hulrum-Wall-box-60mm B95100203

Ordering information

VARIANTER AF ISOMETER® IR427 MED MK7

Type Hjælpespænding Us Kunst. Nr. * *
IR427-2 AC 70… 264 V, 42… 460 Hz * B72075300
B92075300
MK7 DC 18… 28 V B95100201
*Absolutte værdier
* * (B7… = push-wire Terminal/B9… = skrue-type Terminal)

Downloads

Kategori  Produkt  Sprog  Dokument størrelse  Download
Manualer IR427 + MK7 EN 2 MB  Download
Datablade IR427 + MK7 EN 575 KB  Download
