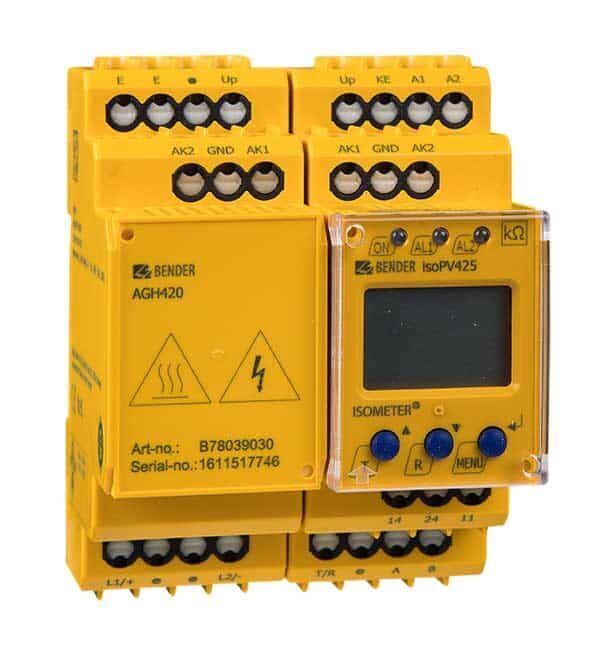

isoPV425 med AGH420

  •  Udstyr til isolationsovervågning i AC og DC IT-systemer
  •  Applikation solcellesystemer op til AC 793 V/DC 1100 V
  •  Separat justerbar respons værdier 1 kΩ… 1 MΩ
  •  Automatisk tilpasning til systemet lækage kapacitans op til 1000 μf
  •  Måling af den nominelle spænding (RMS) med detektering af underspænding og overspænding

ISOMETER® af typen isoPV425 * serien overvåger isolationsmodstand af afdækket AC/DC vigtigste kredsløb (IT-systemer) AC, AC/DC 0… 690 V resp. DC 0… 1000 V.

DC-komponenter, der findes i AC/DC-systemer, påvirker ikke driftsegenskaberne. En ekstern forsyningsspænding gør det muligt at overvåge de-energisystemer.

Hvad er isolationsovervågning?

Isolationsovervågning (IMD) til brug for Sikkerhed og Pålidelighed i IT-Systemer Et IMD (isolationsovervågning) er helt essentielt for at sikre både pålidelighed og elektrisk sikkerhed i IT-systemer. I vores ISOMETER® serie levereres førsteklasses isolationsovervågningsudstyr, der opfylder de højeste sikkerhedsstandarder og krav.

Fleksibel Anvendelse: Vores isolationsovervågningsudstyr, kendt som ISOMETER®, kan også anvendes i specielle applikationer i TN-systemer og TT-systemer. Et eksempel på dette er overvågning af afbrudte strømkredse, hvor vores ISOMETER® løsninger viser deres styrke.

IMD til IT-Systemer: IMD står for Isolationsovervågningsudstyr til IT-systemer og er en forkortelse af den engelske betegnelse 'Insulation Monitoring Devices'. Hvert Isometer® opfylder standarden EN 61557-8, medmindre andet er angivet. Udstyret er designet til permanent at overvåge isolationsmodstanden i IT-systemer og udløse en alarm, hvis isolationsmodstanden (RF) falder til under responsgrænsen (Ra). Ra er et IMD’ responsgrænse, og RF er isolationsmodstanden mellem systemet og jord, PE-forbindelsen eller et andet referencepunkt for potentialeudligning.

Installation og Vedligeholdelse: For korrekt installation skal et Isometer® (IMD) bl.a. følge standarden DS/HD 60364-4-41 og DS/HD 60364-5-53. Når et IMD registrerer en isolationsfejl til jord, er det afgørende at lokalisere og udbedre fejlen med minimal forsinkelse, som anbefalet i standarden DS/HD 60364-5-53. Til dette formål er Bender EDS-udstyr til lokalisering af isolationsfejl (IFLS) særligt egnet og beregnet.

Forsyningssikkerhed og Alarmfunktioner: Når et IT-system anvendes til at opretholde forsyningssikkerheden, er det vigtigt at indikere den første isolationsfejl et passende sted, så instruerede eller sagkyndige personer kan informeres om isolationsfejlen, fx ved hjælp af alarmsystemer.

Brede Anvendelsesområder: Isolationsovervågning bruges i mange brancher, herunder medicinske områder, elektrisk sikkerhed på maskiner, industriel automation, energiproduktion, datacentre, UPS-systemer, elektriske køretøjer, ladestandere og meget mere. Vores ISOMETER® er også ideelle til brug i kritiske områder som olie- og gasindustrien og generatoranlæg til nødforsyning.

Personbeskyttelse og Brandbeskyttelse: ISOMETER® fungerer som både personbeskyttelse og beskyttelse mod brand, hvilket gør dem ideelle til også at opfylde kravene til hjælpekredse.

Vælg ISOMETER® til din isolationsovervågningsløsning og opnå enestående elektrisk sikkerhed, forsyningssikkerhed og pålidelighed i dit IT-system.

Gå til løsninger fournais-bender

Features

  • Isolering overvågning for afdækkede systemer AC, AC/DC 0… 690 V, DC 0… 1000 V
  • Nominel system spændingsmåling med under spænding/overspændings detektering
  • Måling af systemets netspænding til jord (L +/PE og l-/PE)
  • Måling af nettets aflednings kapacitans
  • BMS interface
  • Information omkring fejlpunkt L+/L- via display og relækontakter
  • Automatisk tilpasning til systemet lækage kapacitans op til 500 μf
  • Område for forsyningsspænding DC 24…240 V / AC 100…240 V
  • Self overvågning og tilslutning overvågningssystem/Earth med automatisk anmeldelse
  • LED’er: ON, Alarm 1, Alarm 2
  • Intern/ekstern test/reset-knap
  • To alarmrelæer (en N/O kontakt hver)
  • N/O eller N/C kontaktstilling, kan vælges
  • Funktion til fejl hukommelse, kan vælges
  • Multi-funktionelt LC-display
  • Justerbar tidsforsinkelse for alarm
  • Kompakt kabinet i to moduler (36 mm) samt kobling i to-modulers kabinet
  • Hurtig ledningstilslutning med push-wire terminaler

Applications

  • AC, DC eller AC/DC installationer
  • Solcelleanlæg med direkte tilsluttet inverter
  • Solar systemer med høj system lækage capacitances
  • Solcellesystemer med høje, men langsomme spændingsfluktrationer
  • Installationer indeholdende switched-mode strømforsyninger

Accessories

EKSTRA TILBEHØR TIL ISOMETER® ISOPV425 MED AGH420

Type Art. nr.
Monteringsclips til skrue montering (1 stk. pr. enhed) B98060008

Ordering information

VARIANTER AF ISOMETER® ISOPV425 MED AGH420

Type Nominel system spænding * un Forsyningsspænding * US Kunst. Nr. * *
isoPV425-d4 med AGH420 DC 0… 1000 V, AC 0… 690 V DC 24… 240 V, AC 100… 240 V B71036303
B91036303
*Absolutte værdier
* * (B7… = push-wire Terminal/B9… = skrue-type Terminal)

Downloads

Kategori  Produkt  Sprog  Dokument størrelse  Download
Datablade isoPV425 EN 413 KB  Download
Datablade isoPV425 Serie (Nord Amerika) EN 413 KB  Download
Manualer isoPV425 EN 3 MB  Download
Manualer isoPV425 with AGH420 EN 3 MB  Download
Quickstart isoPV425 EN 2 MB  Download
Quickstart isoPV425 Serie (Nord Amerika) EN 2 MB  Download
