LINETRAXX® PEM735 måle kuffert

  • Med kun to "tryk", kan der rapporteres omkring spændingskvaliteten i henhold til EN 50160
  • Klasse A måleudstyr i henhold til IEC 61000-4-30
  • Registrering af 15-minutters middelværdi over 1,5 år
  • Nem at betjene web-interface
  • Høj nøjagtighed på 0,2S og høj samplingsfrekvens på 25,6 kHz

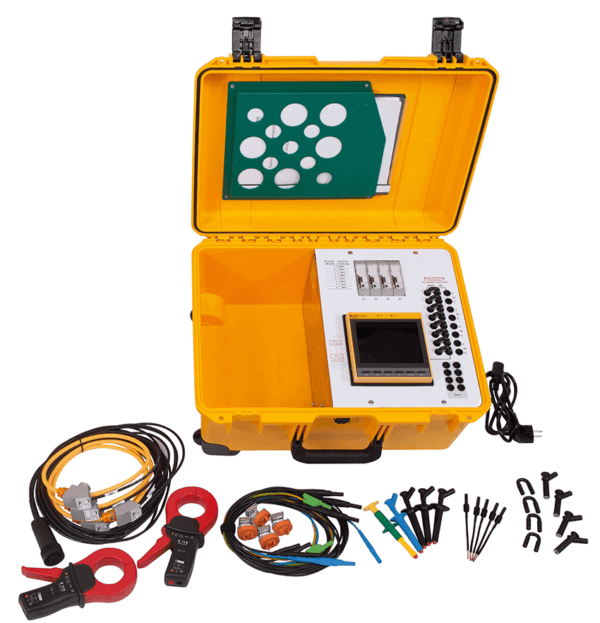

PEM735 målekuffert er et komplet mobilt måleapparat til analyse af effektkvaliteten i henhold til DIN EN 50160 (måling iht. til IEC 61000-4-30 klasse A). Målekuffertens indhold
  • Universel måleinstrument PEM735
  • Integreret WLAN-router
  • 4 fleksible Rogowski spoler og transducere til strømmåling 100... 4000 A
  • 1 Strømtransformer klemme C112 (1000 A; 5 kHz)
  • 1 Strømtransformer klemme C148 (konfigurerbar 250/500/1000 A; 1 kHz)
  • 5 kabler indeholdende sikringer til brug for spændingsmåling
  • Sikkerhedstest sonder (krokodille clips, magnetiske testprober, testprober til brug med push-wire terminaler)
  • Trolley
  • Kan aflåses (hængelås medfølger ikke)
  • Med kun to “tryk”, kan der rapporteres omkring spændingskvaliteten i henhold til EN 50160
  • Klasse A måleudstyr i henhold til IEC 61000-4-30
  • Registrering af 15-minutters middelværdi over 1,5 år
  • Nem at betjene web-interface
  • Høj nøjagtighed på 0,2S og høj samplingsfrekvens på 25,6 kHz

PEM735 målekuffert er et komplet mobilt måleapparat til analyse af effektkvaliteten i henhold til DIN EN 50160 (måling iht. til IEC 61000-4-30 klasse A).

Målekuffertens indhold

  • Universel måleinstrument PEM735
  • Integreret WLAN-router
  • 4 fleksible Rogowski spoler og transducere til strømmåling 100… 4000 A
  • 1 Strømtransformer klemme C112 (1000 A; 5 kHz)
  • 1 Strømtransformer klemme C148 (konfigurerbar 250/500/1000 A; 1 kHz)
  • 5 kabler indeholdende sikringer til brug for spændingsmåling
  • Sikkerhedstest sonder (krokodille clips, magnetiske testprober, testprober til brug med push-wire terminaler)
  • Trolley
  • Kan aflåses (hængelås medfølger ikke)

Applikationer

  • Kontinuerlig overvågning af spændingskvaliteten iht. EN 50160
  • Indsamling af relevante data til energistyringssystemer
  • Høj-opløselig kurveformsoptager, giver mulighed for analyse af fænomener der påvirker effektkvalitet

KATEGORIEN “MULTI-INSTRUMENTER OG EFFEKTANALYSATOR” OMFATTER

PEM-serien består af universelle multi-instrumenter – men også netanalysator / effektanalysatorer – til måling og registrering af alle relevante elektriske mængder i både lavspændingsnet (TT- og TN-system og IT-system), og mellemspændings fordelingsnet. Dette uanset om der er tale om slukkespole jordet net, eller modstandsjordet net.

Med multiinstrumenter i PEM-serien skabes der gennemsigtighed i den elektriske installation. Justerbare tærskelværdier muliggør notifikation via relæudgange, pulsudgang eller via bussystem.

Alle lagrede data kan nemt tilgås via bussystemer eller browseradgang. PEM-serien kan derfor anvendes i alle former for installationer på kraftværker og transformerstationer, til maskinstallationer, i fordelingstavler til kraner, i fordelingstavlerskibe og i tavler til havneterminaler.

Tilsvarende inden for olie og gas industrien, fx onshore pumpestationer og til brug for installationens vedligeholdelse.

Omfanget af målinger omfatter: I, U, P, Q, S, PF, og Hz således både strømme og spændinger, energiforbrug såvel som tilsyneladende effekt og reaktiv effekt, samt visning af individuelle harmoniske strømme og spændinger til vurdering og analyse af spændingskvaliteten.

Multi-instrumenter i PEM-serien er derfor også den ideelle løsning til omkostningsstyring. De er designet til bruges i fx bygningssystemer og til bl.a. energiledelsessystemer.

Gå til løsninger google

Downloads

Kategori  Product  Sprog  Størrelse  Download
Datablade PEM735 measuring case EN 480 KB  Download
Manualer PEM735 measuring case EN 1 MB  Download

OpDatoret d. 24 oktober 2019

Funktioner

  • Klasse A effektanalysator certificeret iht. til DIN EN 61000-4-30
  • Overvågning af spændingskvalitet iht. DIN EN 50160
  • Nøjagtighedsklasse Acc. til IEC 62053-22:0,2 S
  • TFT-farveskærm (640 × 480) 5,7"
  • Modbus TCP
  • 4 strømindgange
  • 5 spændings indgange (3L/N/PE)
  • 1 GB intern hukommelse
  • En integreret webserver
  • Flicker-måling
  • Transient måling og optagelse (40 µs)
  • Samplingfrekvens: 512 sampels/cyklus
  • Individuelt konfigurerbar optager af kurveformer, forbrug, langtids optagelser

Ordreoplysninger

VARIANTER AF LINETRAXX® PEM735 MÅLE CASE

Type Art. nr.
PEM735 måle etui B98300014

OpDatoret d. 24 oktober 2019

Tilbehør

OpDatoret d. 24 oktober 2019

Yderligere information

Vægt 16 kg
