Isolation og solcelleanlæg – hvorfor er det vigtigt?

At opretholde en høj isolationsmodstand i et solcelleanlæg er afgørende for driftssikkerhed, personsikkerhed og effektiv energiudnyttelse. For at et solcelleanlæg skal yde optimalt – både inden for bæredygtig energi og økonomi – er korrekt installation og kontinuerlig isolationsovervågning en nødvendighed. Dette gælder især store solcelleparker, hvor mange moduler tilsluttes i parallel, og hvor fejlfinding kan være krævende.

Lavt isolationsniveau – udfordring og løsning

Solcellesystemer (PV-anlæg) består af et stort antal moduler, der er elektrisk forbundet i serie og i parallel. Men isolationsmodstanden er koblet i parallel til jord, hvilket kan reducere anlæggets samlede isolationsniveau væsentligt. Ifølge IEC 61215 skal et enkelt PV-modul have en minimums isolationsværdi på mindst 40 MΩ·m². I store solcelleparker på flere megawatt kan denne værdi dog falde til blot få kΩ på grund af det høje antal PV-moduler.

En pålidelig isolationsovervågning er derfor essentiel for at opdage fejl tidligt og minimere sikkerhedsrisici. ISOMETER® isoPV-serien fra Bender muliggør præcise og kontinuerlige målinger af isolationsniveauet for at overvåge anlæggets tilstand døgnet rundt. Vores teknologi garanterer maksimal sikkerhed og tilgængelighed – et afgørende konkurrenceparameter for sikker og effektiv drift af store PV-systemer.

Sådan påvirker antallet af solcellemoduler isolation

  • Parallel forbindelse mod jord
    Hvert solcellemodul udgør en parallelslutning mod jord i henhold til Ohms lov. Jo flere moduler du tilføjer i dit solcelleanlæg, desto flere “parallelbaner” til jord opstår der.
  • Samlet modstand falder Fordi der tilføjes flere moduler i parallel, falder den samlede isolationsmodstand for hele anlægget. Dette gør det særligt vigtigt at sikre, at hvert enkelt modul har en høj nok isolation fra starten.
  • IEC 61215-standarden Ifølge IEC 61215-standarden bør et solcellemoduls minimale isolation være på mindst 40 MΩ·m². Dette er en afgørende rettesnor for producenter og installatører, når der skal vælges moduler til anlægget.

Eksempel: 5 MW solcelleanlæg med 400 W-moduler

Modulstørrelse og ydelse
Ét PV-modul (1×2 m = 2 m²) har typisk et nominelt output på 400 W.

Mindstekrav til isolation per modul

isolation og solcelle
Denne formel viser, at hvert modul skal have mindst 20 MΩ for at leve op til IEC 61215.
  • Antal moduler i et 5 MW-anlæg
    For at nå en samlet kapacitet på 5 MW med 400 W-moduler, skal der bruges ca. 12.500 moduler. I praksis ligger nye modulers isolationsværdi ofte langt højere – nogle gange helt op til 200 MΩ.
  • Samlet isolationsmodstand i parallel
    Når alle moduler i et større solcelleanlæg kobles i parallel, samles deres modstand efter parallelsammenhængen:
isolation og solcelle
For et nyinstalleret 5 MW-solcelleanlæg bliver det samlede isolationsniveau derfor typisk på omkring 16 kΩ – en værdi, der vil reduceres yderligere over tid, hvis anlægget ikke vedligeholdes korrekt.

Fordele ved pålidelig isolationsovervågning

  • Tidlig fejldetektion
    Undgå nedbrud og minimer sikkerhedsrisici ved at reagere hurtigt på eventuelle isolationsfejl.
  • Forlænget levetid på udstyr
    Høj isolationskvalitet betyder færre fejl og længere holdbarhed for både moduler og øvrige komponenter.
  • Overholdelse af internationale standarder
    Sikrer, at dit anlæg altid lever op til IEC 61215 og andre vigtige krav.
  • Maksimal driftssikkerhed
    ISOMETER® isoPV-serien fra Bender overvåger konstant isolationsmodstanden, hvilket muliggør proaktiv vedligeholdelse.

Kontakt os for professionel rådgivning

Hos Fournais-Bender er vi specialiserede i isolationsovervågning og tekniske løsninger til solcelleanlæg og vedvarende energi.

Vores ISOMETER® isoPV-serie giver dig præcise målinger og maksimal sikkerhed – en uvurderlig fordel i store PV-systemer.

Besøg https://fournais-bender.dk/isolationsovervagning/ for at få mere at vide om vores løsninger, og hvordan vi kan hjælpe dig med at sikre sikker og effektiv drift af dit anlæg.

Supplerende overslagstabel: Isolationsmodstand i store solcelleparker (10–250 MW) – 400 W vs. 600 W moduler

I eksemplet ovenfor beskrives, at PV‑modulers isolationsmodstand mod jord i praksis optræder som mange parallelle forbindelser mod jord, og at den samlede isolationsmodstand for hele PV‑anlægget derfor kan blive relativt lav, når antallet af moduler er højt. Eksemplet viser også, at et 5 MW anlæg med 400 W‑moduler kræver ca. 12.500 moduler, og at nye moduler i praksis kan ligge noget højere end minimum – ”nogle gange helt op til 200 MΩ” – hvilket i eksemplet giver et samlet isolationsniveau på idriftsættelsestidspunktet omkring 16 kΩ (med forventning om yderligere reduktion over tid uden korrekt vedligehold).

Nedenstående udvider eksemplet med en oversigtstabel der viser, hvordan den samlede isolationsmodstand skalerer med anlægsstørrelsen, når man fastholder samme regneprincip (parallelkobling) og samme ”gunstige/typiske” antagelse om 200 MΩ pr. modul. Tabellen inkluderer både 400 W‑moduler (som i eksemplet ovenfor) og et supplerende scenarie hvor der anvendes 600 W‑moduler, for at illustrere effekten af færre moduler pr. MW (alt andet lige).

Antagelser

  • Modulerne betragtes som ens mht. isolationsmodstand:
    Rmodul = 200 MΩ pr. modul (samme niveau som anvendes i eksemplet for nye moduler).
  • Den samlede isolationsmodstand beregnes ved parallelsammenhæng:
    Riso,total ≈ Rmodul / N, hvor N er antal moduler.
  • Antal moduler beregnes ud fra effekt: N = Panlæg / Pmodul (med Panlæg i W).
  • For 600 W‑kolonnen er modulantal i nogle rækker afrundet til nærmeste hele modul.

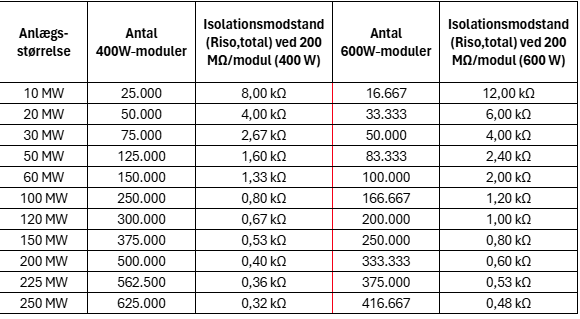

Tabel: Anlægsstørrelse, modulantal og isolationsniveau Riso,total (200 MΩ/modul)

isolation og solcelle

Sådan skal tabellen forstås i praksis

  • Lavt kΩ‑niveau kan være “normaltilstand” i store PV‑anlæg. Allerede ved idriftsættelse kan baseline for Riso,total ligge i få kΩ eller lavere, fordi antallet af parallelle moduler er meget højt. Det er i tråd med sidens pointe om, at mange paralleltilsluttede moduler kan trække det samlede isolationsniveau markant ned.
  • 400 W vs. 600 W (kun modulantal‑effekt): Hvis man antager samme isolationsniveau pr. modul (200 MΩ), giver 600 W‑moduler færre moduler pr. MW og dermed en højere total isolationsmodstand (Riso,total). I denne anvendte model bliver isolationsmodstanden for 600W‑scenariet ca. 1,5x højere end 400W‑scenariet ved samme anlægsstørrelse (120/PMW vs. 80/PMW).
  • Lineær følsomhed: isolationsmodstanden skalerer lineært med modulernes isolationsniveau. Hvis modulernes effektive isolationsniveau (Riso,total) i praksis er lavere end 200 MΩ (fx pga. fugt, forurening, aldring eller skader), falder den totale isolationsmodstanden (Riso,total) tilsvarende – og omvendt.
  • Over tid forventes et fald i totale isolationsmodstanden (Riso,total). Modellen angiver eksplicit, at det samlede isolationsniveau typisk vil reduceres yderligere over tid, hvis anlægget ikke vedligeholdes korrekt.

Praktisk betydning for isolationsovervågning og drift (IMD/alarmering)

Når baseline‑Riso,total i store solcelleparker kan ligge i kΩ‑området (eller under 1 kΩ i meget store MW‑anlæg), bør alarm- og forvarselgrænser derfor fastlægges ud fra:

  • den forventede baseline for den konkrete anlægsstørrelse (MW),
  • valg af modulstørrelse (400 W/600 W eller andet),
  • samt erfaringstal/målinger fra idriftsættelse og efterfølgende drift.
  • hensyntagen til indstilling af alarmværdier i IMD i almindelige industrielle applikationer

Det reducerer risikoen for både fejlalarmer (hvis grænserne sættes for højt) og for sene reaktioner (hvis man ikke tager højde for at baseline kan være lav i store parker). Dette understøtter ovenstående overordnede pointe om, at kontinuerlig isolationsovervågning er særlig vigtig i store PV‑systemer.
