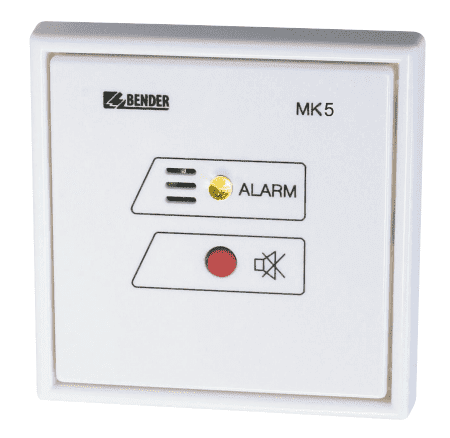

MK5

MK5 er et simpelt optisk og akustisk alarmsystem for planforsænket montage i UP-dåse i væg (ø60mm). Det simple alarmsystem kan fx anvendes sammen med Bender udstyr til isolationsovervågning (IMD) til opfyldelse af kravene i DS/HD 60364-4-41.

Af Standardsamling til installationsbekendtgørelsen DS/HD 60364-4-41 afsnit 411.6.3.1 fremgår det, at:

”Hvor et IT-system er konstrueret til ikke at afbryde i tilfælde af en første fejl, skal forekomsten af en første fejl indikeres ved udstyr til isolationsovervågning (IMD)… Udstyret skal give et hørbart og/eller visuelt signal, som skal fortsætte, så længe fejlen er til stede. Signalet kan udløses via et relæs udgangskontakt… Hvis der både er hørbare og visuelle signaler, er det tilladt, at det hørbare signal kan annulleres”

Med MK5 kan kravet til et hørbart og/elle visuelt signal på en simpel måde tilvejebringes.

MK5 er udstyret med 2 valgfrie spændingsindgange, AC/DC 10…30V eller AC 195…253V.

Hvad er alarmsystemer?

Alarmsystemer til alarmering, signalering af driftstilstand, oplysning, information og visualisering.

Alarmsystem til medicinsk område gruppe 2, alarmsystem til Medicinsk IT-system, alarmsystemer med visuelt display, udført med klar tekst og indikation for alarmering til sygeplejerske og læge på hospital / sygehus.

Bender udstyr er ensbetydende med innovative driftskoncepter til brug for en sikker forsyning.

Dette lige fra det helt simple alarmsystem med display, til alamsystemer med transparent laminerede antibakteriel latexfolie, såvel som alarmsystemer udført med fingertouchskærm.

Alle moduler og alarmsystemer kan give hørbare signaler og visuelle signaler. Som standard er alarmsystemerne udført med: En grøn signallampe til indikation af normal drift.

En gul signallampe som lyser, når den minimumsværdi, der er indstillet for isolationsmodstanden, er nået.

En hørbar alarm, som lyder, når den minimumsværdi, der er indstillet for isolationsmodstanden, er nået.

Med et Bender alarmsystem til OP og intensiv, opfyldes naturligvis standardens krav som siger, at: ”En letlæselig skriftlig forklaring bør være placeret i det medicinske område, og den bør omfatte: betydningen af hver type signal, alarm og hvilke procedurer, som skal følges i tilfælde af en første fejl”. Dette følger af standarden DS/HD 60364-7-710 pkt. 710.411.6.6.101 Note 1.

Udover tekstmeddelelse, kan et Bender alarmsystem til operationsstue yde anden information (fx via intercom) som kan integreres i en samlet løsning, og tilpasset sygehusets behov.

Eksempelvis kan et Taylor Made Bender alarmsystem levere det nødvendige brugerinterface / brugergrænseflade der er nødvendig for kontinuerlig drift og verifikation, og som derved levere forbindelsen mellem medicinsk personale og installeret teknologi.

Porteføljen indeholder løsninger, der er tilpasset behovene i specifikke sektorer, såsom hospitaler og medicinske områder.

Features

  • Til brug for optisk og akustisk signalering fra BENDER isolationsovervågningsudstyr (IMD) og systemer til isolationsfejlfinding (IFLS).
  • For universel anvendelse
  • Aktivering via relækontakt med spænding AC/DC 10…30 V eller AC 195…253 V
  • Hørbart signal kan annulleres (afstilles/kvitteres)
  • Til standard indbygningsdåser ø60mm
  • Alpehvid frontplade

Hvis der påtrykkes en spænding mellem klemmerne 0V-10…30V eller mellem 0V-230V fra en skiftekontakt, lyder der et akustisk signal, og alarm-LED’et “Alarm” lyser op. Det akustiske signal kan kvitteres manuelt ved tryk tasten “Buzzer mute”. Det visuelle signal forbliver, så længe der er indgangsspænding på klemmerne.

Applications

  • Hørbart og visuelt signal (optisk og akustisk signal) ved brug af udgangsrelæ fra BENDER IMD (N/O-kontakt).

Ordering information

Type Foryningsspænding Us SKU nr.
MK5 DC / AC 50…60 Hz 16…30 V B 923 383 AC 50…60 Hz 195…253 V B923383

Downloads

Kategori  Produkt  Sprog  Str  Download
Datasheets MK5 TYSK 291KB  Download
Manuals MK5 EN 874KB  Download
