Hovedfordelingstavle

Pålidelig kobling af hovedfordelingstavle på sygehuse

Automatisk omskifterudstyr op til 160 Amp. iht. til SIL2

Omkobling op til 160 A – hurtig, kompakt og med sikker adskillelse mellem forsyningslinjer

dkbender

En moderne hovedfordelingstavle som mærkes i overensstemmelse med standarden IEC 60364-7-710 og/eller DS/HD 60364-7-710 kræver en hurtig og sikker omkobling, mellem to uafhængige forsyningslinjer. ATICS® er et automatisk omskifterudstyr som sikre adskillelse mellem forsyningslinjer – fx mellem normalforsyning og nødforsyning. Samtidig er koblingsudstyret et materiel med flere funktioner, som ud over selve effektdelen, har integreret al nødvendig overvågningsudstyr som skal til og som krævet i den harmoniserede installationsstandard. Integration af effektdel og den elektroniske overvågningsenhed er udført i én og samme kompakte kapsling – dvs. som én enhed – og reducerer derfor ikke kun den plads der kræves til dette formål i fordelingstavlen, men minimerer samtidig ledningsføringen internt i tavlen, og reducerer derved sandsynligheden for potentielle fejl markant, set i forhold til alternative løsninger. For at opnå den størst mulige sikkerhed og pålidelighed , i medicinske gruppe 1-områder såvel som gruppe 2-områder, og som fordres på sygehuse, er ATICS® udviklet helt konsekvent i overensstemmelse med retningslinjerne for Funktionel Sikkerhed (SIL 2).

Downloads

Download Markedssegment brochure Elektriske sikkerhed
Download Flyer ATICS®

Produkter

Anbefalet udstyr og fordelingstavler

DKBENDER
ATICS-…-DIO

Analyse og rapportering

dkbender
POWERSHOUT

Standarder

DS/HD 60364-7-710
Lavspændingsinstallationer – del 7-710: krav til særlige installationer eller steder – medicinske steder (IEC 60364-7-710:2002, ændret); Tysk implementering HD 60364-7-710:2012 IEC 60364-7-710
Elektriske installationer af bygninger – del 7-710: krav til særlige installationer eller steder – medicinske steder

IEC/EN 60947-6-1
Koblingsudstyr til lavspænding – Del 6-1: Materiel med flere funktioner – Omkoblingsudstyr

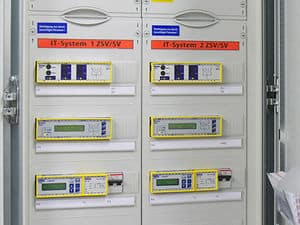

Omkoblingsudstyr > 160 Amp

Komplet modulære løsninger til omkobilingsudstyr > 160 A

dkbender

Hvis omkoblingsudstyr for større effekter påkræves, kan vi tilbyde komplette og modulære løsninger, i form af færdigkonfektionerede (fabriksmæssig komplet færdig fortrådet) fordelingstavler til IT-systemer såvel som til TN-System. Bus-teknologi borger for en enkelt installation med lav brandbelastning. Parametrering af indstillinger forenkles betydeligt, ved hjælp af en brugervenlig menu-struktur, udført med en letlæselig skriftlig forklaring. Løsningen levere en-fejl-sikkerhed, intern funktionstest med automatisk kontrol af omkoblingstid, og er derfor også velegnet til indbygning og montage i alle gængse modulsystemer, fx hvor tavlen til de medicinske IT-system, skal være udført i overensstemmelse med IEC 60364-7-710 og/eller DS/HD 60364-7-710, samt efter EN61439-serien.

Downloads

Download Markedssegment brochure Elektriske sikkerhed

Produkter

Anbefalede tavler til medicinske områder

DKBENDER
USC710D4
DKBENDER
TCP – TOUCH CONTROL PANEL
dkbender
TM800

Analyse og rapportering

fournais-bender
POWERSHOUT

Standarder

DS/HD 60364-7-710
Lavspændingsinstallationer – del 7-710: krav til særlige installationer eller steder – medicinske steder (IEC 60364-7-710:2002, ændret); Tysk implementering HD 60364-7-710:2012 IEC 60364-7-710
Elektriske installationer af bygninger – del 7-710: krav til særlige installationer eller steder – medicinske steder

IEC/EN 60947-6-1
Koblingsudstyr til lavspænding – Del 6-1: Materiel med flere funktioner – Omkoblingsudstyr

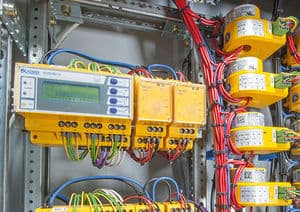

Fejlstrøm / reststrømsbeskyttelse

Automatisk lokalisering af fejl, i stedet for ørkesløs og tidskrævende fejlfinding

dkbender

I dag er det er næsten ikke muligt at forestille sig, moderne elektromedicinsk udstyr – ME-udstyr – uden tilhørende kompleks computersystem, eller tilsluttet et datanetværk. Hvis fx et elektromedicinsk system – ME system – fejler grundet svigt i forsyningen (fx spændingssvigt), eller grundet EMC interferens, forårsager det tab af vitale data, og konsekvenserne kan være ganske alvorlige. For at imødegå sådanne scenarier, kan Bender fx leverer et RCMS fejlstrømsovervågnings- og beskyttelsessystem, samt energiovervågning af typen PEM, som naturligvis let kan integreres i et komplet elektrisk system. Dette ved brug af Modbus kommunikation eller Ethernet. Herved er fordelen: Hvis hovedfordelingstavle og fordelingstavler overvåges med RCMS, kan alle informationer og oplysningerne omkring elinstallationens tilstand overføres direkte til fx teknisk afdeling, eller et kontrolcenter. Sygehuset driftspersonale og teknikerne ved således straks hvad der er sket, samt hvor der er ske en ændring eller opstået en fejl, og kan derfor også hurtigt løse problemet.

Downloads

Download Markedssegment brochure Elektriske sikkerhed
Download Markedssegment brochure Elektriske sikkerhed
Download Teknisk papir data visning for mere sikkerhed Teknisk papir data visning for mere sikkerhed
Download Teknisk papir krævende krav med hensyn til hygiejne og æstetik

Produkter

Anbefalet aktustisk og visuelt alarmsystem

DKBENDER
TCP – TOUCH CONTROL PANEL
dkbender
TM800

Analyse og rapportering

dkbender
POWERSHOUT

Standarder

DS/HD 60364-7-710
Lavspændingsinstallationer – del 7-710: krav til særlige installationer eller steder – medicinske steder (IEC 60364-7-710:2002, ændret); Tysk implementering HD 60364-7-710:2012 IEC 60364-7-710
Elektriske installationer af bygninger – del 7-710: krav til særlige installationer eller steder – medicinske steder

IEC/EN 60947-6-1
Koblingsudstyr til lavspænding – Del 6-1: Materiel med flere funktioner – Omkoblingsudstyr

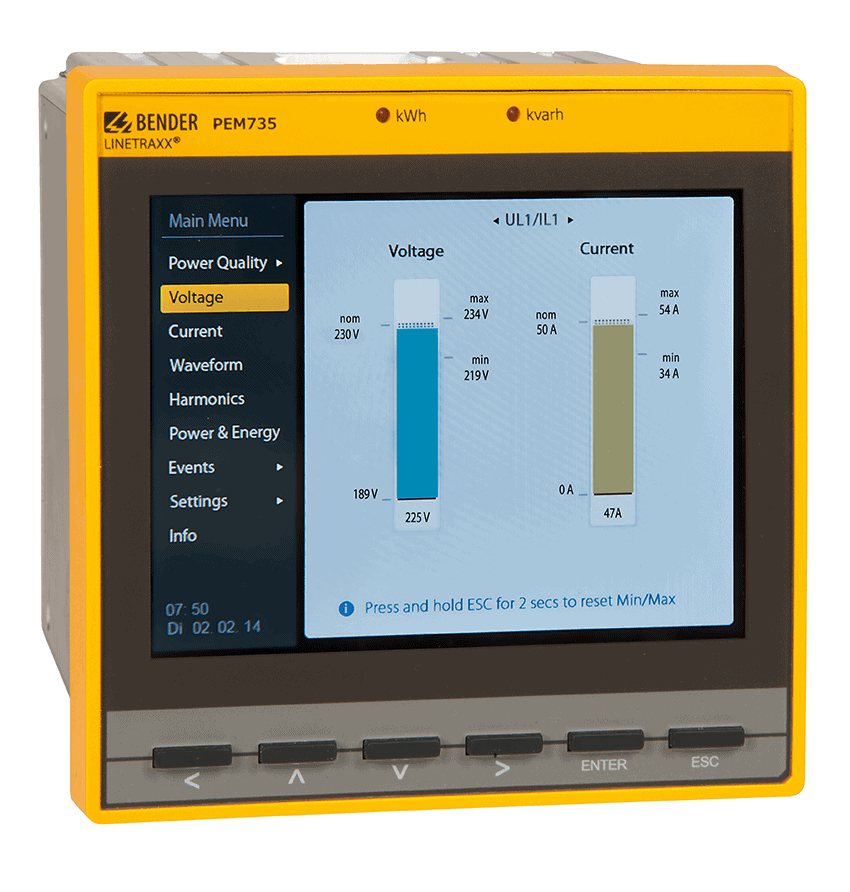

Energimåling/Energikvalitet

Spar på udgifterne med et bedre overblik

dkbender

Bygningsautomatik omfatter løsninger til forsyning, overvågning, styring og kontrol af moderne bygninger. Disse bygninger omfatter blandt andet hospitaler med anlæg der permanent skal være til rådighed. Med et stort antal besøgende, eksistere der således et højt risikoniveau. Benders PEM materiel overvåger hele det samlede energi flow, og bidrager til styring, regulering og kontrol af bygningens energibehov, fx således at energibesparelser kan opnås, og der dermed kan spares penge for bygherre. Systemer og løsninger fra Bender, overvåger permanent de elektriske installationer og elektriske anlæg på de centrale punkter, og sikre derved en tidlig alarmering og giver samtidig de ekstra oplysninger, der kræves, før der opstår en unødvendig fejl, eller i værste fald, en afbrydelse.

Downloads

Download Markedssegment brochure Elektriske sikkerhed
Download Produktoversigt alarm indikator, operatør og display paneler
Download
Teknisk papir data visning for mere sikkerhed
Download Teknisk papir krævende krav med hensyn til hygiejne og æstetik

Produkter

Anbefalet aktustisk og visuelt alarmsystem

DKBENDER
TCP – TOUCH CONTROL PANEL
dkbender
TM800

Analyse og rapportering

dkbender
POWERSHOUT

Standarder

DS/HD 60364-7-710
Lavspændingsinstallationer – del 7-710: krav til særlige installationer eller steder – medicinske steder (IEC 60364-7-710:2002, ændret); Tysk implementering HD 60364-7-710:2012 IEC 60364-7-710
Elektriske installationer af bygninger – del 7-710: krav til særlige installationer eller steder – medicinske steder

IEC/EN 60947-6-1
Koblingsudstyr til lavspænding – Del 6-1: Materiel med flere funktioner – Omkoblingsudstyr
