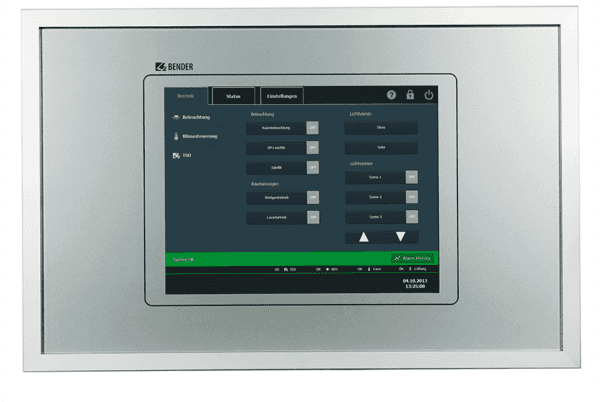

TCP Touch Kontrolpanel

I grænsefladen mellem menneske og maskine udspiller der sig et interface med alarmsystemer og operatørpaneler, som får en stadig mere afgørende rolle. Deres opgave er, at omdanne oplysninger fra elanlæg og elinstallation til forståelige drifts- og håndteringsinstruktioner, især i tilfælde af kritiske driftssituationer. Det fleksible TCP (Touch Control Panel) giver en fornem løsning, der opfylder kravene til både moderne medicinsk udstyr til brug i medicinske områder, men eksempelvis også til industrielle og funktionelle bygninger. For eksempel: Til brug inden for hospitalsverdenen, kan TCP programmeres til at give en klar brugervenlig information, i forbindelse med et kritiske elektromedicinsk systemer (ME-system). Klinisk og medicinsk personale præsenteres for alle styre- og kontrolfunktioner på OP-stuen, og alarmer og andre informationer er ved hånden. Betjeningen af TCP foretages via fingertouch. Således kan det medicinske personale opretholde et optimalt klinisk miljø inde på fx en operationsstue, og styre og kontrollere alle nødvendig funktioner, uden afbrydelser af medicinske procedurer. Fingertouch-skærm bruges til:
  • Visning og visualisering af systemstatus, advarsels-og alarmmeddelelser
  • Kontrol-, parametrering og indstilling udstyr fra central placering inde på fx op-stue
  • Synlige output og hørbare alarmer
  • Visning af faktiske værdier, og programmering af grænseværdier med henblik på overvågning
  • Kommunikation til Facility Management Systems via: PROFI®BUS, KNX®,LONWORKS, SERCOS interface, InerBus, Modbus, Ethernet/IP, CC-Link, DeviceNet, BACnet eller PROFI®NET
Typiske eksempler på brug TCP (Touch Control Panel), er til:
  • Styring af udstyr til forsyning af medicinske gasser
  • Styring af klimaanlæg og ventilationsanlæg (fx LAF og TAF)
  • Styring af rumbelysning
  • Kommunikationsudstyr
  • Styring af operationsborde
  • Overvågning- og alarmering af medicinsk IT-system
  • Overvågning- og alarmering af nødforsyning, UPS mv.
  • Styring og overvågning af andet udstyr fra forskellige producenter.
Integrationen af alt teknisk udstyr til styring, kontrol og kommunikation i et enkelt TCP-panel gør det muligt, at oprette en form for "Teknisk kontrolcenter" inde i det pågældende rum. Hvert TCP-panel bliver individuelt designet, så det passer til individuelle tekniske specifikationer og krav, samt til det enkelte medicinske udstyr.

I grænsefladen mellem menneske og maskine udspiller der sig et interface med alarmsystemer og operatørpaneler, som får en stadig mere afgørende rolle. Deres opgave er, at omdanne oplysninger fra elanlæg og elinstallation til forståelige drifts- og håndteringsinstruktioner, især i tilfælde af kritiske driftssituationer. Det fleksible TCP (Touch Control Panel) giver en fornem løsning, der opfylder kravene til både moderne medicinsk udstyr til brug i medicinske områder, men eksempelvis også til industrielle og funktionelle bygninger.

For eksempel: Til brug inden for hospitalsverdenen, kan TCP programmeres til at give en klar brugervenlig information, i forbindelse med et kritiske elektromedicinsk systemer (ME-system). Klinisk og medicinsk personale præsenteres for alle styre- og kontrolfunktioner på OP-stuen, og alarmer og andre informationer er ved hånden. Betjeningen af TCP foretages via fingertouch. Således kan det medicinske personale opretholde et optimalt klinisk miljø inde på fx en operationsstue, og styre og kontrollere alle nødvendig funktioner, uden afbrydelser af medicinske procedurer.

Fingertouch-skærm bruges til:

  • Visning og visualisering af systemstatus, advarsels-og alarmmeddelelser
  • Kontrol-, parametrering og indstilling udstyr fra central placering inde på fx op-stue
  • Synlige output og hørbare alarmer
  • Visning af faktiske værdier, og programmering af grænseværdier med henblik på overvågning
  • Kommunikation til Facility Management Systems via: PROFI®BUS, KNX®,LONWORKS, SERCOS interface, InerBus, Modbus, Ethernet/IP, CC-Link, DeviceNet, BACnet eller PROFI®NET

Typiske eksempler på brug TCP (Touch Control Panel), er til:

  • Styring af udstyr til forsyning af medicinske gasser
  • Styring af klimaanlæg og ventilationsanlæg (fx LAF og TAF)
  • Styring af rumbelysning
  • Kommunikationsudstyr
  • Styring af operationsborde
  • Overvågning- og alarmering af medicinsk IT-system
  • Overvågning- og alarmering af nødforsyning, UPS mv.
  • Styring og overvågning af andet udstyr fra forskellige producenter.

Integrationen af alt teknisk udstyr til styring, kontrol og kommunikation i et enkelt TCP-panel gør det muligt, at oprette en form for “Teknisk kontrolcenter” inde i det pågældende rum. Hvert TCP-panel bliver individuelt designet, så det passer til individuelle tekniske specifikationer og krav, samt til det enkelte medicinske udstyr.

Applikationer

  • Hospital, sygehus, akutmodtagelse, operationsstue (OP-stue)
  • Medicinske områder, medicinske gruppe 1-områder og gruppe 2-områder

KATEGORIEN "ALARMSYSTEMER" OMFATTER

Alarmsystemer til alarmering, signalering af driftstilstand, oplysning, information og visualisering.

Alarmsystem til medicinsk område gruppe 2, alarmsystem til Medicinsk IT-system, alarmsystemer med visuelt display, udført med klar tekst og indikation for alarmering til sygeplejerske og læge på hospital / sygehus.

Bender udstyr er ensbetydende med innovative driftskoncepter til brug for en sikker forsyning.

Dette lige fra det helt simple alarmsystem med display, til alamsystemer med transparent laminerede antibakteriel latexfolie, såvel som alarmsystemer udført med fingertouchskærm.

Alle moduler og alarmsystemer kan give hørbare signaler og visuelle signaler. Som standard er alarmsystemerne udført med: En grøn signallampe til indikation af normal drift.

En gul signallampe som lyser, når den minimumsværdi, der er indstillet for isolationsmodstanden, er nået.

En hørbar alarm, som lyder, når den minimumsværdi, der er indstillet for isolationsmodstanden, er nået.

Med et Bender alarmsystem til OP og intensiv, opfyldes naturligvis standardens krav som siger, at: ”En letlæselig skriftlig forklaring bør være placeret i det medicinske område, og den bør omfatte: betydningen af hver type signal, alarm og hvilke procedurer, som skal følges i tilfælde af en første fejl”. Dette følger af standarden DS/HD 60364-7-710 pkt. 710.411.6.6.101 Note 1.

Udover tekstmeddelelse, kan et Bender alarmsystem til operationsstue yde anden information (fx via intercom) som kan integreres i en samlet løsning, og tilpasset sygehusets behov.

Eksempelvis kan et Taylor Made Bender alarmsystem levere det nødvendige brugerinterface / brugergrænseflade der er nødvendig for kontinuerlig drift og verifikation, og som derved levere forbindelsen mellem medicinsk personale og installeret teknologi.

Porteføljen indeholder løsninger, der er tilpasset behovene i specifikke sektorer, såsom hospitaler og medicinske områder.

Downloads

Kategori  Product  Sprog  Størrelse  Download
Datablade TCP-Touch Control Panel EN 221 KB  Download

Senest redigeret D.17 juli 2019

Funktioner

  • Let at bruge, fingertouch følsomme styresystem til medicinsk teknologi og andre applikationer
  • Ekstremt ligetil brugervejledning til intuitiv betjening
  • Supplerende oplysninger til medicinsk og teknisk personale
  • Klar- og overskuelig menu struktur med selvforklarende billeder og skærmelementer
  • Sikkerhedsrelaterede funktioner er tydeligt mærket
  • Ingen støjgener som følge af ventilatorfri drift
  • Høj billedkvalitet med fremragende kontrast, høj opløsning og en bred valgfri synsvinkel
  • Mulighed for grafisk integration af plantegninger af bygningens gulv eller foto-kvalitet status displays
  • Problemfri integration af eksternt udstyr, såsom kontrolsystem operationsbord og samtaleanlæg
  • Enhver ikke PLC-kompatibel styring monteres bag membranen på fingertouch-skærmen.
  • Bender kirurgiske paneler (SCP) kan rumme fuldt integreret PACS, PC og medicinsk tastatu
  • Overflade som en lukket glasoverflade, eller som unik antibakterielt latex frontfolie
  • Skrueløs monteret frontplade
  • Enkel eftermontering og udvidelse, med minimale serviceafbrydelser og system downtime
