NSGN-100-255

Kontakt os for pris på tlf: 45 89 04 45

NSGN-100-255

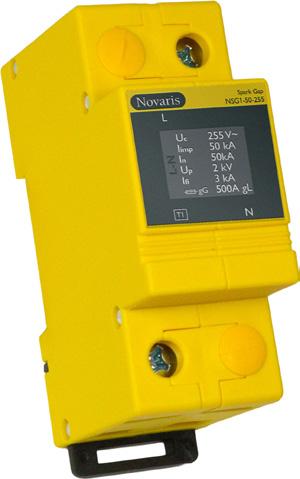

Transientbeskyttelse i form af overspændingsbeskyttelse / lynstrømsafleder i serien NSG, er en SPD type 1 iht. EN 61643-11.

En type 1 SPD i NSG-serien er, via indbygget gnistgab, beregnet til håndtering af forholdsvis store enerigholdige transienter, i form af lynstrømme hidrører fra lynnedslag i installationen.

NSG1 og NSGN er velegnede til installation i et TN-system, TT-system og IT-system med og uden nulleder, og yder beskyttelse mod transiente overspændinger af atmosfærisk oprindelse og koblingsoverspændinger.

Applikationer

NSG er en overspændingsafleder/lynstrømsafleder egnet til installation i fx tilgangen på fordelingstavle, i tavler der forsyner kontorbygninger, og industrielle installationer o. lign.  Beskyttelse mod transiente overspændinger af atmosfærisk oprindelse og koblingsoverspændinger iht. DS/HD 60364-4-443 (overspændingsafledere), er mandatorisk i nye installationer. Standarden indgår i standardserien for elektriske lavspændingsinstallationer. Såfremt gældende udgave af installationsstandarden følges, anses sikkerhedskravet i medfør af elsikkerhedsloven, for opfyldt.

KATEGORIEN “SYSTEMKOMPONENTER” OMFATTER

Til Benders produktporteføljen af Systemkomponenter er følgende tilbehør omfattet:

Formodstand til isolationsovervågningsudstyr (IMD) til brug for IT-system med høje spændingsniveauer som fx mellemspænding og højspænding.

Ladekontroller til elektriske køretøjer (e-mobilitet) og ladeteknologi, analoge måleinstrumenter, drejespoleinstrumenter, strømforsyningsenheder, interfacekonverter (grænseflade omformere) og interfacerepeter.

Endvidere udvidelsesmodul til IFLS (lokalisering af isolationsfejl), overspændingsafledere (SPD), transformer til forsyning af OP-lampe, transformere til medicinske IT-systemer, medicinsk skilletransformer iht. EN 61558-2-15 til brug for et medicinsk IT-system.

Gå til løsninger fournais-bender

Downloads

Kategori Produkt Sprog Størrelse Download
DatabladeNSG…EN425 KB Download
Senest redigeret d.18 august 2021

Funktioner

  • Afleder type iht. IEC/EN 61643-11:Type 1
  • Tilslutningstype:Shunt
  • Beskyttelse:L-N, N-PE
  • Faser:1
  • Nominal spænding (U0): 230 V AC / 50Hz
  • Max. afledermærkespænding L-N (UC):255 V AC / 50Hz
  • Max. afledermærkespænding N-PE (UC):255 V AC
  • Max. aflederstødstrøm L-N (8/20µs):120 kA
  • Max. aflederstødstrøm N-PE (8/20µs):150 kA
  • Normal aflederstødstrøm L-N (8/20µs):50 kA
  • Normal aflederstødstrøm N-PE (8/20µs):75 kA
  • Lynstødstrøm L-N (10/350µs):50 kA
  • Lynstødstrøm N-PE (10/350µs):100 kA
  • Max. kortslutningsbæreevne v. max. forsikring:25 kA
  • Max. for-sikring / backup (gL/gG):500 A
  • Restspænding @Iimp (L-N):< 2000 V
  • Restspænding @Iimp (N-PE):< 1300 V
  • Reaktionstid L-N:< 100ns
  • Reaktionstid N-PE:< 100ns
  • Lækstrøm:<10 µA
  • Midlertidig overspænding L-N (TOV):334 V / 5 sek. (modstandsdygtig)
  • Midlertidig overspænding N-PE (TOV):1,2kV / 0,2 sek. (modstandsdygtig)
  • Kapslingsklasse:IP20
  • Farve:Gul

Ordreoplysninger

TypeArt. Nr.
NSGN-100-255PT-02
Senest redigeret d.18 august 2021

Tilbehør

NSG er en overspændingsafleder/lynstrømsafleder egnet til installation i fx tilgangen på fordelingstavle, i tavler der forsyner kontorbygninger, og industrielle installationer o. lign.

Beskyttelse mod transiente overspændinger af atmosfærisk oprindelse og koblingsoverspændinger iht. DS/HD 60364-4-443 (overspændingsafledere), er mandatorisk i nye installationer. Standarden indgår i Standardererien for elektriske lavspændingsinstallationer. Såfremt gældende udgave af installationsstandarden følges, anses sikkerhedskravet i medfør af elsikkerhedsloven, for opfyldt.
