WF250-2

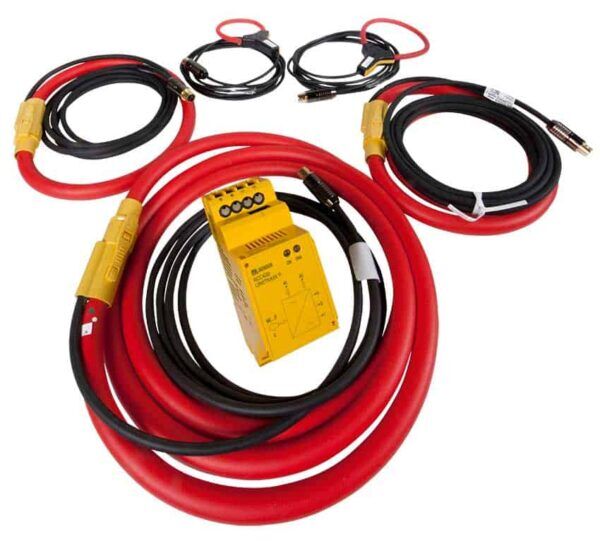

Fleksible måletransformere i WF… serien, er højfølsomme måletransformere for type A måling af AC og pulserende DC strømme i kombination med beskyttelsesudstyr i RCMS460/490 serien.

De består af en fleksibel W…F måletransformer og en RCC420 signalomformer.

Forbindelsen til det respektive beskyttelsesudstyr sker via et to-leder kabel.

Hvad er Måletransformer?
Nøjagtig måleteknologi kræver højkvalitets strømtransformatorer. Produktporteføljen hos fournais-bender omfatter en bred vifte af strømtransformere og måletransformere til brug for måling af belastningsstrøm (driftsstrøm) og reststrøm / fejlstrøm.

Eksempelvis til brug for MRCD og RCM, men også til brug for udstyr til lokalisering af isolationsfejl.

Måletransformere er den fælles betegnelse for spændingstransformere og strømtransformere til målebrug (fx til beskyttelsesrelæer og afregning) eller til forsyning af måle- og overvågningsudstyr.

Formålet med at anvende strømtransformere er:
  • At isolere målekredsen fra driftstrømkredsen
  • Lettere at kunne beherske store måleområder
  • At muliggøre brug af måleudstyr og viserinstrumenter samt relæer og tavler med værdier af mærkestrøm og -spænding.
En strømtransformer er i princippet en transformer, hvis primærvikling gennemløbes af den strøm, der skal måles, og hvis sekundærvikling kortsluttes gennem eksempelvis beskyttelsesudstyret.

Forskellige designs dækker forskellige monteringsprincipper og installationskrav samt måletekniske fordringer, og muliggør derved en enkel eftermontage.

Dette eksempelvis til måling af nulstrømme / jordfejl via såkaldte kabelstrømtransformere, hvis kerne og sekundærvikling omslutter hele det trefasede kabel og derfor direkte måler sumstrømmen – altså, 3 gange nulstrømmen.

Derved måles sumstrømmen korrekt, også selv ved samtidigt optrædende meget store synkrone eller inverse strømkomponenter. For at muliggøre anvendelsen af kabelstrømtransformere ved allerede oplagte kabler, udføres nogle typer af disse transformere på en sådan måde, at kernen kan deles (split-core) og derved føres ind over kablet.

AC/DC følsomme måletransformatorer anvender en særlig målemetode, med hvilken både AC og DC strømme med forskellige frekvenser kan detekteres.

Features

  • Fleksible måletransformer i forskellige længder
  • Pladsbesparende design, hurtig installation
  • Nem eftermontering i eksisterende installationer
  • Kan installeres, uden det er nødvendigt at frakoble lederne
  • Tilslutningsovervågning af WF... måletransformere
  • Til brug i kombination med fejlstrømsbeskyttelse i serien RCMS460/490
  • Til for fejlstrømsbeskyttelse i serien RCM420
  • Analog udgang (U, I) til eksternt måleudstyr
  • RCC420 med fjedderklemme terminaler (to terminaler pr. tilslutning)

Applications

  • Rest-, fejl og nomalstrømovervågning af belastninger og systemer, der ikke kan afbrydes
  • EMC-overvågning af TN-S-systemer for “lækstrømme” og yderligere N-PE-forbindelse til det centrale jordingspunkt (CEP)
  • Overvågning af PE og potentialudligningsledere for at sikre, de er strømfri

Accessories

EKSTRA UDSTYR TIL WF… SERIEN

Type Art. nr.
Montageclips til XM420 kapsling (RCC420) (der kræves én clips pr. enhed) B98060008

Ordering information

VARIANTER AF WF… SERIEN

Type Længde A måletransformator Forsyningsspænding Us* Art. nr.
WF170-1 170 mm DC 9, 6… 94 V/AC 16… 72 V, 42… 460 Hz B78080201
WF170-2 170 mm DC 70… 300 V/AC 70… 300 V, 42… 460 Hz B78080202
WF250-1 250 mm DC 9, 6… 94 V/AC 16… 72 V, 42… 460 Hz B78080203
WF250-2 250 mm DC 70… 300 V/AC 70… 300 V, 42… 460 Hz B78080204
WF500-1 500 mm DC 9, 6… 94 V/AC 16… 72 V, 42… 460 Hz B78080205
WF500-2 500 mm DC 70… 300 V/AC 70… 300 V, 42… 460 Hz B78080206
WF800-1 800 mm DC 9, 6… 94 V/AC 16… 72 V, 42… 460 Hz B78080207
WF800-2 800 mm DC 70… 300 V/AC 70… 300 V, 42… 460 Hz B78080208
WF1200-1 1200 mm DC 9, 6… 94 V/AC 16… 72 V, 42… 460 Hz B78080209
WF1200-2 1200 mm DC 70… 300 V/AC 70… 300 V, 42… 460 Hz B78080210
* absolut værdi

Downloads

Kategori  Produkt  Sprog  Størrelse  Download
Datablade WF… Serie (Nord Amerika) EN 617 KB  Download
Datablade WF… EN 617 KB  Download
Manualer WF… EN 561 KB  Download
