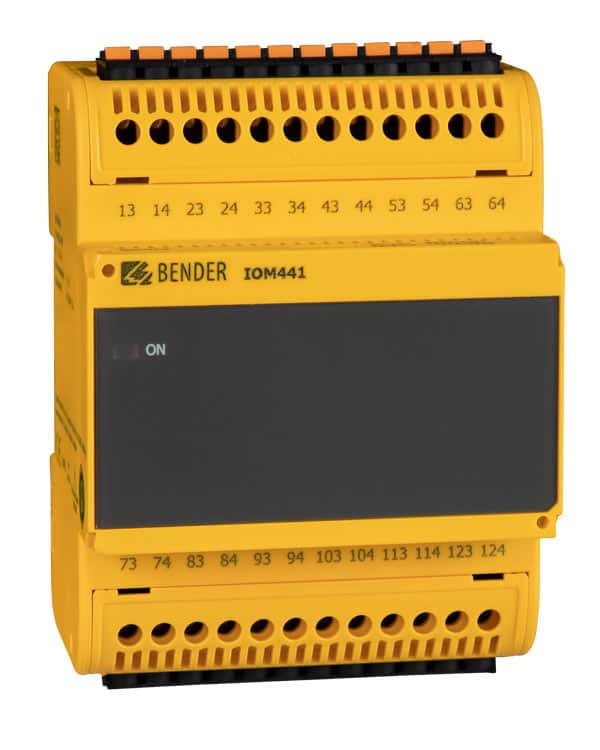

IOM441-S

  • Udvidelsesmodul med 12 potentialfrie udgangskontaktsæt til EDS44x
  • Valgbar kontaktstilling N/O eller N/C (arbejdsstrøm eller hvilestrøm)
  • Suppleringsmodul til EDS-system, system til isolationsfejlfinding (IFLS)
  • Enkel idriftsættelse

IOM441-S-relæmodul anvendes ofte til udvidelse af Bender systemer, såsom EDS44x. Eksempelvis kan alarmmeddelelser fra basisenheden EDS konverteres til 12 rangerede relæudgange (N/O kontakter) i IOM441-S.

Kommunikation mellem to enheder – fx mellem EDS og IMO – foregår via Bender-backbone-bus (BB-bus), som er monteres på bagsiden af udstyret. Via BB-bus leveres samtidig hjælpespænding til IMO441-S. I tilfælde af en evt. senere software version, kan denne også udføres via BB bus.

Parametre og relæstilling lagres i relæet. Nogle grundmoduler tillader kun, at der tilsluttes en IOM441-S til dem (se databladet for det udstyr).

Hvad er systemkomponenter?

Til Benders produktporteføljen af Systemkomponenter er følgende tilbehør omfattet: Formodstand til isolationsovervågningsudstyr (IMD) til brug for IT-system med høje spændingsniveauer som fx mellemspænding og højspænding.

Ladekontroller til elektriske køretøjer (e-mobilitet) og ladeteknologi, analoge måleinstrumenter, drejespoleinstrumenter, strømforsyningsenheder, interfacekonverter (grænseflade omformere) og interfacerepeter.

Endvidere udvidelsesmodul til IFLS (lokalisering af isolationsfejl), overspændingsafledere (SPD), transformer til forsyning af OP-lampe, transformere til medicinske IT-systemer, medicinsk skilletransformer iht. EN 61558-2-15 til brug for et medicinsk IT-system. fournais-bender

Features

  • Udvidelse af Bender moduler med 12 relæer
  • Valgfri N/O og N/C

Applications

Udvidelse af målekanaler for isolationsfejlfinding (IFLS), til også at omfatte potentialfrie udgangsrelæer individuelt rangeret efter de respektive målekanaler i EDS systemet.

Accessories

Tilbehør for IOM441-S / IOM441W-S

Beskrivelse SKU. No.
BB BUS 4TE connector* B98110002
* monteret på bagsiden af udstyret

Ordering information

Varianter af IOM441-S / IOM441W-S

Type Supply voltage US Option „W“ SKU. No.
IOM441-S DC 24 V B95012057
IOM441W-S DC 24 V x B95012057W

Downloads

Kategori  Produkt  Sprog  Str  Download
Manualer IOM441-S/IOM441W-S EN 278 KB  Download
Datablade IOM441-S/IOM441W-S EN 380 KB  Download
