AN420-2

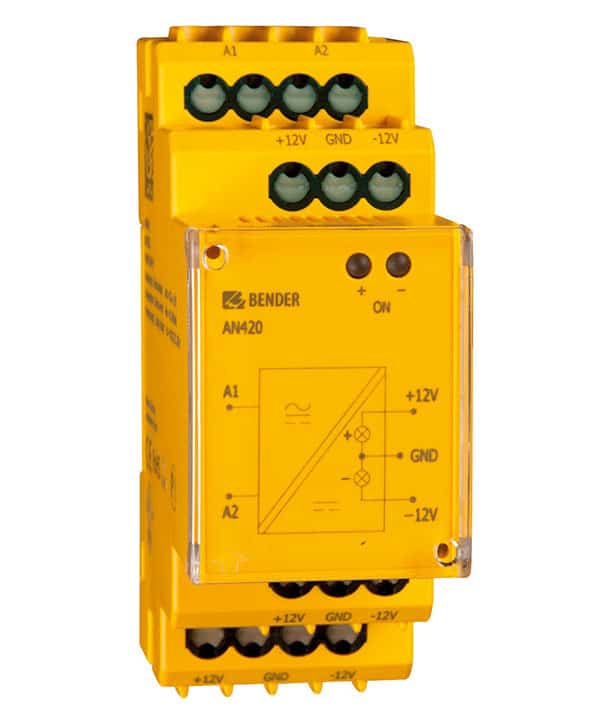

Strømforsyningen AN420 er beregnet til forsyning af måle transformere i W…AB-serien. W…AB- måletransformere skal forsynes med en symmetrisk spænding på DC ± 12 V, ved hjælp af et konfektioneret tilslutningskabel i WXS…serien.

Strømforsyningen er i stand til at forsyne op til seks W…AB-måletransformatorer.

Strømforsyningen er udført med ON LED’er (lysdioder) 12 V, -12 V til indikering af, at der forsynes med en symmetriske udgangsspænding på ± 12 V.

Hvad er systemkomponenter?

Til Benders produktporteføljen af Systemkomponenter er følgende tilbehør omfattet: Formodstand til isolationsovervågningsudstyr (IMD) til brug for IT-system med høje spændingsniveauer som fx mellemspænding og højspænding.

Ladekontroller til elektriske køretøjer (e-mobilitet) og ladeteknologi, analoge måleinstrumenter, drejespoleinstrumenter, strømforsyningsenheder, interfacekonverter (grænseflade omformere) og interfacerepeter.

Endvidere udvidelsesmodul til IFLS (lokalisering af isolationsfejl), overspændingsafledere (SPD), transformer til forsyning af OP-lampe, transformere til medicinske IT-systemer, medicinsk skilletransformer iht. EN 61558-2-15 til brug for et medicinsk IT-system. fournais-bender

Features

  • Strømforsyning til måletransformere i W…AB(P) serien
  • Forsyning af op til seks måletransformere

Applications

  • Strømforsyning til måletransformere i W…AB(P) serien

Accessories

EKSTRA TILBEHØR TIL AN420

Tilbehør

Type Art. nr.
Monteringsclips til skrue montage (1 stk. pr. udstyr, tilbehør) B98060008

Konfektioneret tilslutningskabler til måletransformere i serien W…AB

Type Længde Art. nr.
WXS-100 1 m B98080506
WXS-250 2,5 m B98080507
WXS-500 5 m B98080508
WXS-1000 10 m B98080509

Ordering information

UDSTYRSVARIANTER AF AN420

Type Hjælpespænding Us Udgangsspænding Art. No.*
AN420-1 DC/AC 9,6…94 V, 16…72 V, 42…460 Hz DC ± 12 V/400 mA B74053099
B94053099
AN420-2 DC/AC 70…276 V, 42…460 Hz DC ± 12 V/400 mA B74053100
B94053100
*(B7… = push-wire Terminal/B9… = skrueterminal)

Downloads

Kategori  Produkt  Sprog  Dokument størrelse  Download
Datasheets AN420 EN 304 KB  Download
Datablade AN420 (Nord Amerika) EN 464 KB  Download
Manuals AN420 EN 464 KB  Download
