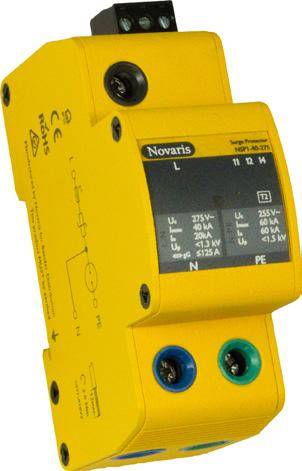

NSP1-40-275

Transientbeskyttelse i form af overspændingsafleder i serien NSP er en type 2 SPD iht. EN 61643-11.   En type 2 overspændingsafleder (NSP1 og NSP3) er beregnet til håndtering af forholdsvis lave enerigholdige transienter, altså transienter som ikke er strømme som hidrører fra et direkte lynnedslag i installationen. NSP er en type 2 SPD, og dermed egnet til at håndtere indirekte lynnedslag (lynstrømme) i installationen, samt transienter opstået i forbindelse med fx kortslutninger og koblingsoverspændinger.   NSP1 og NSP3 er velegnede til installation i alle TN-, TT- og IT-systemer, med og uden nulleder, og yder beskyttelse mod transiente overspændinger af atmosfærisk oprindelse og koblingsoverspændinger  NSP er udstyret med interne indikator ifm.a. LED og en ekstern alarm, som aktivere et relæ med skiftekontakt. Alarm leveres aktiveres under termisk overbelastning af overspændingsaflederenforsyningsfejl eller i tilfælde af fejl i back-up sikringer.   Alle overspændingsafledere i NSP-serien, er udført i DIN 43880-kompatibel metalindkapsling.

Transientbeskyttelse i form af overspændingsafleder i serien NSP er en type 2 SPD iht. EN 61643-11.

En type 2 overspændingsafleder (NSP1 og NSP3) er beregnet til håndtering af forholdsvis lave enerigholdige transienter, altså transienter som ikke er strømme som hidrører fra et direkte lynnedslag i installationen. NSP er en type 2 SPD, og dermed egnet til at håndtere indirekte lynnedslag (lynstrømme) i installationen, samt transienter opstået i forbindelse med fx kortslutninger og koblingsoverspændinger.

NSP1 og NSP3 er velegnede til installation i alle TN-, TT- og IT-systemer, med og uden nulleder, og yder beskyttelse mod transiente overspændinger af atmosfærisk oprindelse og koblingsoverspændinger

NSP er udstyret med interne indikator ifm.a. LED og en ekstern alarm, som aktivere et relæ med skiftekontakt. Alarm leveres aktiveres under termisk overbelastning af overspændingsaflederenforsyningsfejl eller i tilfælde af fejl i back-up sikringer.


Alle overspændingsafledere i NSP-serien, er udført i DIN 43880-kompatibel metalindkapsling.

Varenummer (SKU): B61-40-275 Kategori: Tags: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Applikationer

NSP er overspændingsbeskyttelse egnet til installation i fx indgangen på fordelingstavle, i tavler der forsyner enfamiliehuse, eller kontorbygninger og industrielle installationer olign.  NSP er udført i en sikker metalkapsling. Det betyder, at i tilfælde af længerevarende overspændingvil overspændingsaflederen ikke kunne bryde i brand eller eksplodere.  Beskyttelse mod transiente overspændinger af atmosfærisk oprindelse og koblingsoverspændinger iht. DS/HD 60364-4-443 (overspændingsafledere)er mandatorisk i nye installationer. Standarden indgår i standardserien for elektriske lavspændingsinstallationerSåfremt gældende udgave af installationsstandarden følges, anses sikkerhedskravet i medfør af elsikkerhedsloven, for opfyldt.

KATEGORIEN “SYSTEMKOMPONENTER” OMFATTER

Til Benders produktporteføljen af Systemkomponenter er følgende tilbehør omfattet:

Formodstand til isolationsovervågningsudstyr (IMD) til brug for IT-system med høje spændingsniveauer som fx mellemspænding og højspænding.

Ladekontroller til elektriske køretøjer (e-mobilitet) og ladeteknologi, analoge måleinstrumenter, drejespoleinstrumenter, strømforsyningsenheder, interfacekonverter (grænseflade omformere) og interfacerepeter.

Endvidere udvidelsesmodul til IFLS (lokalisering af isolationsfejl), overspændingsafledere (SPD), transformer til forsyning af OP-lampe, transformere til medicinske IT-systemer, medicinsk skilletransformer iht. EN 61558-2-15 til brug for et medicinsk IT-system.

Gå til løsninger fournais-bender

Downloads

Kategori Produkt Sprog Størrelse Download
DatabladeNSP1-80-275EN425 KB Download

Opdateret d. 30 august 2019

Funktioner

  • Afleder type iht. IEC/EN 61643-11:Type 2
  • Tilslutningstype:Shunt
  • Beskyttelse:L-N, L-PE, N-PE
  • Faser (NSP3 / NSP1):3 / 1
  • Nominal spænding (U0): 230 V AC
  • Max. afledermærkespænding L-N (UC):275 V AC
  • Max. afledermærkespænding N-PE (UC):255 V AC
  • Max. aflederstødstrøm L-N (8/20µs):50 kA
  • Max. aflederstødstrøm N-PE (8/20µs):60 kA
  • Normal aflederstødstrøm L-N / N-PE (8/20µs):20 kA
  • Max. kortslutningsbæreevne v. max. forsikring:25 kA
  • Max. for-sikring / backup (gL/gG):160 A
  • Restspænding @In (L-N):< 1,5 kV
  • Restspænding @In (N-PE):< 1,3 kV
  • Reaktionstid L-N:< 25ns
  • Reaktionstid N-PE:< 100ns
  • Lækstrøm:<10 µA
  • Midlertidig overspænding L-N (TOV):337 V / 5 sek. (modstandsdygtig)
  • Midlertidig overspænding N-PE (TOV):1,2kV / 0,2 sek. og 442V / 120min.
  • Kapslingsklasse:IP20
  • Kapslingsmateriale/farve:Metal / gul
  • Display:LED status pr. fase
  • Fjernmelder:Potentialfri kontakt

Ordreoplysninger

NSP1-40-275AC 230V / 50HzVoltage protection level @ 20kA (8/20us) : < 1,5 kVB61-40-275

Opdateret d. 30 august 2019

Tilbehør

NSPT-02B-SPT-02

Opdateret d. 30 august 2019
