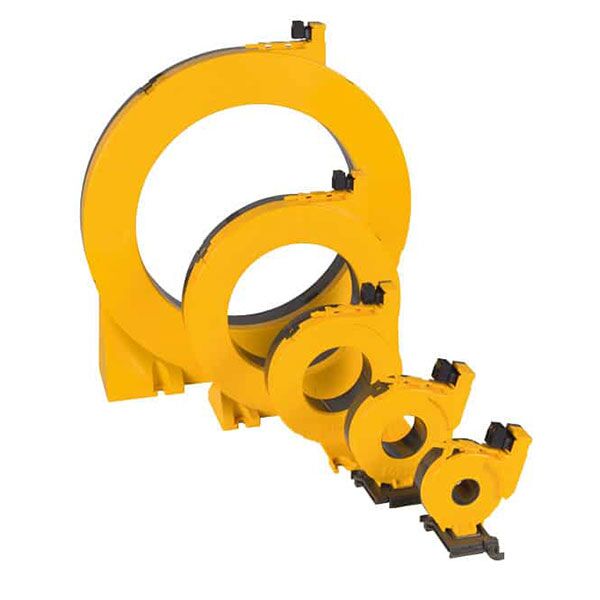

CTAC210

Hvad er Måletransformer?

Nøjagtig måleteknologi kræver højkvalitets strømtransformatorer. Produktporteføljen hos fournais-bender omfatter en bred vifte af strømtransformere og måletransformere til brug for måling af belastningsstrøm (driftsstrøm) og reststrøm / fejlstrøm.

Eksempelvis til brug for MRCD og RCM, men også til brug for udstyr til lokalisering af isolationsfejl.

Måletransformere er den fælles betegnelse for spændingstransformere og strømtransformere til målebrug (fx til beskyttelsesrelæer og afregning) eller til forsyning af måle- og overvågningsudstyr.

Formålet med at anvende strømtransformere er:

• At isolere målekredsen fra driftstrømkredsen
• Lettere at kunne beherske store måleområder
• At muliggøre brug af måleudstyr og viserinstrumenter samt relæer og tavler med værdier af mærkestrøm og -spænding.

En strømtransformer er i princippet en transformer, hvis primærvikling gennemløbes af den strøm, der skal måles, og hvis sekundærvikling kortsluttes gennem eksempelvis beskyttelsesudstyret.

Forskellige designs dækker forskellige monteringsprincipper og installationskrav samt måletekniske fordringer, og muliggør derved en enkel eftermontage.

Dette eksempelvis til måling af nulstrømme / jordfejl via såkaldte kabelstrømtransformere, hvis kerne og sekundærvikling omslutter hele det trefasede kabel og derfor direkte måler sumstrømmen – altså, 3 gange nulstrømmen.

Derved måles sumstrømmen korrekt, også selv ved samtidigt optrædende meget store synkrone eller inverse strømkomponenter. For at muliggøre anvendelsen af kabelstrømtransformere ved allerede oplagte kabler, udføres nogle typer af disse transformere på en sådan måde, at kernen kan deles (split-core) og derved føres ind over kablet.

AC/DC følsomme måletransformatorer anvender en særlig målemetode, med hvilken både AC og DC strømme med forskellige frekvenser kan detekteres.
