ICC1324-Connect Plus

  • Patenteret 6 mA DC fejlstrømsdetektering
  • Smart-Grid-kompatibel gennem OCPP 1.5 og 1.6
  • Dynamic Load Management (DLM)
  • PLC iflg. til ISO 15118
  • WiFi, Ethernet og 4G modem ombord
  • Integrerede sikkerhedsfunktioner

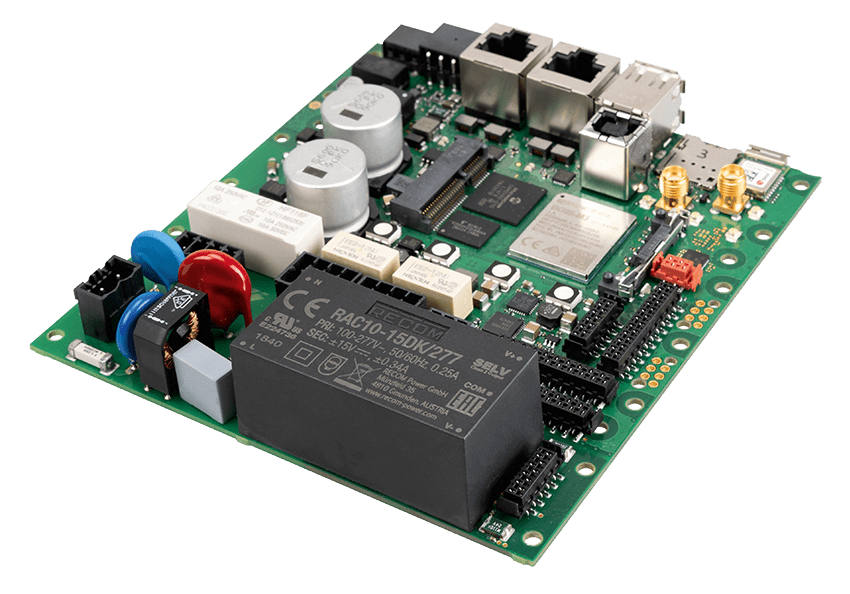

ICC1324 er en 4. generations laderegulator til brug i EV-applikationer. Dets PCB-design gør installation i ladestationer lettere og mere fleksibel. Med dens integrerede strømforsyning og nyeste hardwaredesign kombineres endnu flere funktioner på et minimum af plads.

ICC1324 er beregnet til brug af OEM’er og EV ladestationsdesignere og -producenter og er designet til brug i offentlige, semi-offentlige og private ladestationer. Udover de allerede kendte sikkerhedsfunktioner såsom 6 mA DC reststrømsdetektion, svejsekontrol, overvågning af PE-lederen og en ladestik nødåbner, omfatter nøglefunktionerne også Powerline Communication (PLC) i henhold til ISO 15118 til implementering af plug & ladning samt dynamisk belastningsstyring (DLM). Denne funktion muliggør samtidig opladning af op til 250 elbiler.

ICC1324 er smart-grid-kompatibel gennem OCPP 1.5 og 1.6 (JSON og SOAP). Derudover har laderegulatoren WiFi, et 4G-modem og Ethernet-porte og understøtter alle vigtige kommunikationsprotokoller som EEBUS, SMA SEMP og Modbus TCP.

Ladningskontrolsoftwaren kan opdateres (information om cybersikkerhed). Dette gør ICC1324 fremtidssikret. Opdateringer (typisk kvartalsvis) kan nemt installeres via USB, Ethernet eller over-the-air (OTA).

Lagervare
Laderegulator til EV
Intelligensen i en vekselstrømsladestation eller en vekselstrømsladeinfrastruktur bestemmes i høj grad af den anvendte laderegulator.

En smart charge controller har den primære opgave at kontrollere og overvåge opladningsprocessen af et elektrisk køretøj.

De funktioner, der kendetegner en smart charge controller, omfatter kommunikation med et backend-system og den tilhørende autorisation af brugere samt effektiv fordeling af belastningsstrømme ved hjælp af dynamisk belastningsstyring for at forhindre en overbelastning af det eksisterende AC-system.

Features

  • Laderegulator i henhold til IEC 61851-1 (opladningstilstand 3).
  • Master- og slavedrift kan konfigureres
    – Til opsætning af ladestationer med to ladepunkter: 1 laderegulator som datagateway med 4G modem og 1 laderegulator som slave uden 4G modem.
  • Dynamisk laststyring for optimalt at fordele den tilgængelige strøm mellem alle ladepunkter ladepunkter og for at signalere den respektive maksimale effekt til køretøjet.
  • Patenteret DC fejlovervågningsmodul (ekstern RCD type A påkrævet), forskellige kabellængder kan vælges
  • Integreret nødåbner til motorstyring (låsning/oplåsning)
  • Kan integreres i enfaset eller trefaset lysnet op til 3x 32 A
  • OCPP 1.5 og OCPP 1.6 kompatibel med JSON, SOAP
  • Integreret 4G-modem
  • 3 USB-grænseflader:
    – 1 CONFIG interface (type-B) til lokal konfiguration og installation af softwareopdateringer
    – 2 USB-værtsgrænseflader (type-A)
  • Kontrolpilot og Proximity Pilot-kommunikation (i henhold til IEC 61851-1)
  • Yderligere styring af SCHUKO-stikdåser
  • Målergrænseflade: Modbus TCP og RTU
  • Ekstern Modbus-interface til fjernstyring via energistyringssystemer
  • Yderligere ind- og udgange til udvidet kontrol af laderegulatoren
  • Intern temperatursensor til reduktion af ladestrømmen afhængigt af omgivelsestemperaturen
  • ISO 15118 Powerline Communication (PLC) til Plug & Charge, Autocharge og forbrugerstyringssystemer
  • Integreret WiFi-modul og to Ethernet-grænseflader
  • Forsyningsspænding AC 230 V
  • Integreret DC 12 V strømforsyning til kundespecifikke applikationer

Applications

  • AC ladestationer til elbiler, wallboxes

Accessories

Type SKU. Nr.
Målestrømtransformator CTBC17 (Kabelversion, kabellængde 325 mm)1 B98080071
Målestrømtransformator CTBC17 (PCB-variant)1, 2 B98080070
Tilslutningskabel CTBC17-Cable1470 inkl. clipshus (kabellængde 1470 mm) B98080542
Tilslutningskabel CTBC17-Cable325 inkl. clipshus (kabellængde 325 mm) B98080541
Tilslutningskabel CTBC17-Cable180 inkl. clipshus (kabellængde 180 mm) B98080540
1 indvendig diameter: 17 mm 2 PCB-varianten kan kombineres med forskellige længder af tilslutningskabler.
Stiksæt
Type Indhold/Mængde SKU nr.
Stiksæt (kan bestilles separat) 2-polet (1 x), 4-polet (1 x), 8-polet (2 x) B94060125
Plug kit bulk pack, Connect Plus, Connect, Home Plus 2-polet (50 x), 4-polet (50 x), 8-polet (150 x)
B94060124
Stiksæt bulkpakke Home 2-polet (50 x), 8-polet (100 x) B94060123

Ordering information

Type 4G-Modem Interface WiFi PLC* Isoleret
input		 12 V relæ
output		 SKU. no.
ICC1324-Connect Plus ✓
(Cat 1)		 USB, Modbus meter, Ethernet, RFID ✓ ✓ 2x 2x B94060080
ICC1324-Connect ✓
(Cat M1/NB1)		 USB, Modbus meter, Ethernet, RFID — ✓ 1x — B94060079
ICC1324-Home Plus — USB, Modbus meter, Ethernet, RFID ✓ ✓ 1x — B94060078
ICC1324-Home — USB — — 1x — B94060077
 * Powerline-kommunikation i henhold til ISO/IEC15118

Downloads

Produkt Dokument type Filstørrelse Upload dato Se fil Download Kopier link
ICC1324 Datablad 546,18 KB 12.12.2022 Se PDF Download
ICC1324 Manual 1,51 MB 12.12.2022 Se PDF Download
ICC1324 Quickstart 452,06 KB 12.12.2022 Se PDF Download
ICC1324 Flyer 441,59 KB 30.10.2023 Se PDF Download
Dynamisk belastningsstyring DLM Video - 15.07.2024 Se video -
Dynamisk belastningsstyringsnet Flyer 428,97 KB 30.10.2023 Se PDF Download
Lande med RF godkendelse Information 55,28 KB 17.03.2025 Se PDF Download
ICC1324 EU Overensstemmelseserklæring 90,16 KB 18.12.2022 Se PDF Download
