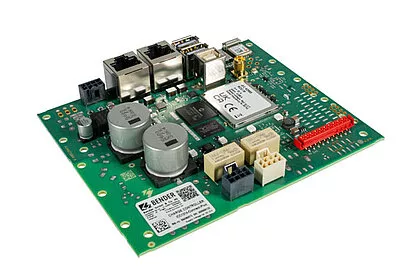

ICC1314 – Connect Plus

• Integreret dynamisk load management (DLM)
• Regelmæssige softwareopdateringer
• PLC i henhold til ISO 15118
• WiFi, Ethernet og 4G-modem indbygget
• Patenteret detektering af 6 mA DC-fejlstrøm
• Meget kompakt printkortdesign (120 mm x 100 mm)

ICC1314 er en ladecontroller med den nyeste hardwarearkitektur, der kombinerer mange funktioner på meget lidt plads. ICC1314 er en kompakt udgave af ICC1324 uden integreret strømforsyning.

Med sine beskedne mål på kun 120 mm x 100 mm passer ICC1314 perfekt sammen med Power Module IPM1300 til opbygning af højintegrerede ladestationer.

Sammen med en ekstra ICC1314 (companion-variant) er det nemt at realisere dobbelte ladestationer.

Dermed kan den anvendes fleksibelt i ladestationer og wallboxe til alle anvendelsesscenarier – offentlige, halvoffentlige og private.

Som ladecontroller har ICC1314 Wi-Fi, 4G-modem og Ethernet-tilslutninger og understøtter alle vigtige kommunikationsprotokoller såsom OCPP, EEBUS, SMA SEMP og Modbus TCP.

Alle beskyttelsesfunktioner, som kræves ifølge gældende standarder, understøttes i kombinationen ICC1314 og IPM1300:

• Detektering af 6 mA DC-fejlstrøm

• Overvågning af beskyttelsesleder

• Overspændingsbeskyttelse

• Detektering af drejefelt

• Integreret kontakttestsikring (weld check) til detektering af sammenbrændte relækontakter og styring af afbryderenhed

ICC1314 er fremtidssikret med understøttelse af ISO 15118, inklusive Plug&Charge-certificering fra Hubject. EEBUS-protokollen understøttes til netvenlig styring i overensstemmelse med §14a i den tyske energilov (EnWG).

Det integrerede dynamiske load management (DLM) kan styre op til 250 ladestationer og gør det muligt at etablere store og komplekse ladeinfrastrukturer.

Takket være den integrerede solcellebaserede DLM-funktion kan ICC1314 nemt tilsluttes eksisterende solcelleanlæg. Dette gør det muligt at implementere enten PV-opladning eller opladning baseret på overskudsproduktion. Brugeren kan nemt vælge mellem disse tilstande via en app.
