NGRM700

ngrm700
  • Omfattende konfigurationsmuligheder
  • Designet til enkel eftermontering
  • Flersproget bruger interface
  • Kan driftes i installationer op til 5000 m over havets overflade uden derating

LINETRAXX® NGRM700 er et avanceret udstyr, der yder kontinuerlig NGR overvågning, for at give alle nødvendige oplysninger omkring systemjordingen.

NGRM700 overvåger modstandsværdien i jordmodstanden (NGR : Neutral Grounding Resistor) og fejlstrømmen der løber gennem NGR, i tilfælde af en fejl i et modstandsjordet net (HRG : High Resistance Grounded). Det er det ideelle relæ til beskyttelse af et HRG-system, da det giver et omfattende overblik. Relæet kan tilsluttes et kontrolsystem, eller direkte til kommunikationsnettet.

NGRM700 giver brugeren mulighed for at opfylde lokale krav.

Ring for pris
Hvad er beskyttelsesudstyr til modstandsjordet net?
Tanken med en nulpunkts jordmodstand, er en begrænsning af den maksimale jordfejlstrøm. Derved reduceres muligheden for skader og fare, som følge af en jordslutning/jordfejl. Da nettet teknisk set er jordet (derfor også jordmodstand), vil beskyttelsesrelæer fungere korrekt.

En tidlige påvisning af en ændringer i modstandsværdien (NRG) gør det muligt, planlægge reparationer i forvejen, og at pege på hidtil ukendte farer.

Jordmodstandsovervågning måler kontinerligt spænding, strøm og den afbrydelsesfrie forbindelse til nulpunkts jordmodstanden, såvel som spændingen fra fase til jord. Disse oplysninger hjælper med at planlægge vedligeholdelse og forbedre systemets tilgængelighed.

fournais-bender

Features

  • Bestemmelse af RNGR med aktive og passive målemetoder
  • Kontinuerlig overvågning af RNGR selv om installationen er afbrudt;
  • Alarm eller trip ved jordslutning
  • Overvågning af strømNGR
  • Overvågning af spænding UNGR
  • Fase-jordfejlsindikation (valgfrit; op til 690 V direkte tilslutning, ellers over spændingstransformator)
  • Ethernet-kommunikation
  • Web server
  • Sprogvalg (tysk, engelsk GB og USA, spansk, fransk)
  • Test knap (intern, ekstern) med/uden tripfunktion
  • FFT analyse af målesignaler
  • Pulserer til manuel lokalisering af jordfejl
  • Relæ til påvisning af jordfejl og modstandsfejl
  • Relæ til afbrydelse af anlægget efter en forud indstilbar tid
  • Kan kombineres med RCMS... til automatisk styret afbrydelse af afgange (feeder)
  • Grafisk brugergrænseflade
  • Stort hjælpespændingsområde (24 til 240 VAC/VDC)
  • Anvendelsesområde op til 5000 m over havets overflade
  • Fejl/historisk hukommelse
  • Analog udgang af målte værdier (0...10 V, 4...20 mA, etc., parametre kan vælges)
  • Aftagelig HMI til tavle-front montage
  • Beskyttelse via adgangskode
  • Tripping på RMS, grundltone signal eller harmoniske
  • Detektering af AC og DC jordfejl

Applications

Accessories

OBLIGATORISK TILBEHØR TIL LINETRAXX® NGRM700

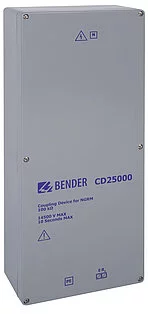

CD-serie forkoblingsmodstand

Spænding Usys Type Art. nr.
400…690 V CD1000 B98039010
1000…4200 V CD5000 B98039011



Målestrømtransformer

Spænding/Strøm Type Art. nr.
AC til 25 A W20
W35
W60
W0-S20
W1-S35
W2-S70		 B98080003
B98080010
B98080018
B911787
B911731
B911732
AC/DC bis 10 A W35AB
W60AB
W120AB		 B98080016
B98080026
B98080041



Spændingsforsyning til målestrømtransformere

Type Forsyningsspænding Art. No.*
AN420 AC 100…250 V, 50/60 Hz, DC 100…250 V B74053100
B94053100
*(B7… = push-wire Terminal/B9… = skrueterminal)

Ordering Information

UDSTYRSVARIANTER AF LINETRAXX® NGRM700

Type Forsyningspænding/frekvensområde Us Art. nr.
AC 24…240 V, 40…70 Hz
DC 24…240 V		 B94013700
Tilbehør til FP200-NGRM: Transparent frontcover 144×72 (til IP65)* B98060005
* Når der anvendes “transparent frontcover 144×72 (IP 65)” cutout/udskæringsmål i tavle front forøges i højden fra 66 mm til 68 mm (+0.7/-0 mm).
Kapslingsklassen IP65 gælder kun for brugergrænsefladen FP200-NGRM, når der anvendes transparent frontcover. Kapslingsklassen for hele udstyret forbliver IP30.

Downloads

Kategori  Product  Sprog  Størrelse  Download
Datablade NGRM700 EN 2 MB  Download
Manual NGRM700 EN 1 MB  Download
Manual NGRM700 – Modbus EN 1 MB  Download
Quickstart NGRM700 EN 1 MB  Download
