LINETRAXX® NGRM500

  • Omfattende konfigurationsmuligheder
  • Designet til enkel eftermontering
  • Flersproget bruger interface
  • Kan driftes i installationer op til 5000 m over havets overflade uden derating

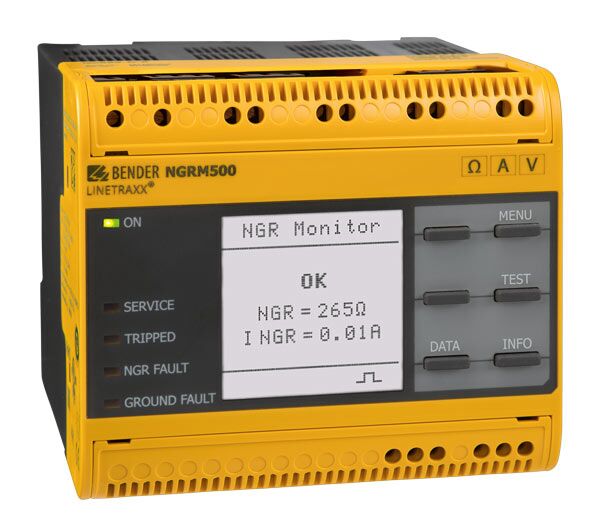

NGRM500 er et avanceret udstyr, der yder kontinuerlig NGR overvågning, for at give alle nødvendige oplysninger omkring systemjordingen. NGRM500 overvåger modstandsværdien i jordmodstanden (NGR : Neutral Grounding Resistor) og fejlstrømmen der løber gennem NGR, i tilfælde af en fejl i et modstandsjordet net (HRG : High Resistance Grounded). Det er det ideelle relæ til beskyttelse af et HRG-system, da det giver et omfattende overblik. Relæet kan tilsluttes et kontrolsystem, eller direkte til kommunikationsnettet. NGRM500 giver brugeren mulighed for at opfylde lokale krav.
  • Omfattende konfigurationsmuligheder
  • Designet til enkel eftermontering
  • Flersproget bruger interface
  • Kan driftes i installationer op til 5000 m over havets overflade uden derating

NGRM500 er et avanceret udstyr, der yder kontinuerlig NGR overvågning, for at give alle nødvendige oplysninger omkring systemjordingen.

NGRM500 overvåger modstandsværdien i jordmodstanden (NGR : Neutral Grounding Resistor) og fejlstrømmen der løber gennem NGR, i tilfælde af en fejl i et modstandsjordet net (HRG : High Resistance Grounded). Det er det ideelle relæ til beskyttelse af et HRG-system, da det giver et omfattende overblik. Relæet kan tilsluttes et kontrolsystem, eller direkte til kommunikationsnettet.

NGRM500 giver brugeren mulighed for at opfylde lokale krav.

Applikationer

KATEGORIEN "BESKYTTELSESUDSTYR TIL MODSTANDSJORDET NET" OMFATTER

Tanken med en nulpunkts jordmodstand, er en begrænsning af den maksimale jordfejlstrøm. Derved reduceres muligheden for skader og fare, som følge af en jordslutning/jordfejl. Da nettet teknisk set er jordet (derfor også jordmodstand), vil beskyttelsesrelæer fungere korrekt.

En tidlige påvisning af en ændringer i modstandsværdien (NRG) gør det muligt, planlægge reparationer i forvejen, og at pege på hidtil ukendte farer.

Jordmodstandsovervågning måler kontinerligt spænding, strøm og den afbrydelsesfrie forbindelse til nulpunkts jordmodstanden, såvel som spændingen fra fase til jord. Disse oplysninger hjælper med at planlægge vedligeholdelse og forbedre systemets tilgængelighed.
