IPM1300

IPM1300

  • 22 kW effektrelæ (32 A / 400 V)

  • Overspændingsbeskyttelse (SPD)

  • Integreret DC-strømforsyning (også til ladecontrolleren)

  • Målestrømtransformer til DC-reststrømsovervågning

  • Integreret temperatursensor

  • 20-bens stik til tilslutning af ladecontroller via fladkabel (medfølger)

  • Overvågning af beskyttelsesleder (PE-overvågning)

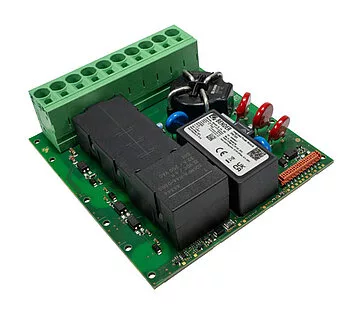

  • Integreret power module IPM1300 til brug sammen med ladecontroller ICC1314

IPM1300 er det ideelle supplement til opbygning af kompakte ladestationer og wallboxe.
Med målene 120 mm x 130 mm passer modulet perfekt sammen med ICC1314 ladecontrolleren og muliggør en pladsbesparende installation.

Strømmodulet indeholder en integreret DC-strømforsyning, som samtidig forsyner ladecontrolleren – dermed er en separat DC-strømforsyning ikke nødvendig. Derudover stilles 3 watt til rådighed til yderligere applikationer. Modulet understøtter opladningssystemer med en effekt op til 22 kW.

Den integrerede målestrømtransformer analyseres via ladecontrolleren. Sammen udgør de et komplet 6 mA DC-fejlstrømsdetekteringssystem i henhold til IEC 62955.
IPM1300 overvåger desuden beskyttelseslederen (PE) og det trefasede net.

En indbygget temperatursensor måler den aktuelle temperatur på printkortet, så ladecontrolleren kan regulere ladestrømmen afhængigt af temperaturen. Overvågning af belastningsrelæet (weld check) er ligeledes integreret i modulet.

Lagervare
Laderegulator til EV
Intelligensen i en vekselstrømsladestation eller en vekselstrømsladeinfrastruktur bestemmes i høj grad af den anvendte laderegulator.

En smart charge controller har den primære opgave at kontrollere og overvåge opladningsprocessen af et elektrisk køretøj.

De funktioner, der kendetegner en smart charge controller, omfatter kommunikation med et backend-system og den tilhørende autorisation af brugere samt effektiv fordeling af belastningsstrømme ved hjælp af dynamisk belastningsstyring for at forhindre en overbelastning af det eksisterende AC-system.

Funktioner

  • Integreret DC-strømforsyning via AC-nettilslutning – ingen separat strømforsyning nødvendig

  • Kan anvendes i opladningssystemer op til 22 kW i 1-fasede eller 3-fasede net op til 3x 32 A – ladekontrolleren styrer opladningsprocessen og hovedrelæet

  • Integreret reststrømtransformer: Muliggør detektering af 6 mA DC-reststrøm i henhold til IEC 62955 i samspil med ICC1314-ladecontrolleren

  • Overvågning af beskyttelseslederen (PE) uden behov for ekstra kabling

  • Overvågning af det 3-fasede system: Fejl i drejefeltet analyseres af ladecontrolleren

  • Yderligere temperatursensorer muliggør justering af ladestrøm afhængigt af temperatur

  • Tilføjer et trefaset effektrelæ til ladekontrolleren

  • Integreret overvågning af svejsekontrol (weld check) med evaluering i ladecontrolleren

  • Mål (L x B): 130 mm x 120 mm

Applikationer

  • AC-ladestationer til elbiler – vægbokse, enkelt- og dobbeltladestationer

Ordreinformationer

Type Art. nr.
IPM1300 B94060198

Kun til brug sammen med følgende varianter af ICC1314-ladecontrolleren

Type USB 4G-Modem Ethernet WiFi PLC* Isoleret
input		 12 V relæ
output		 SKU. no.
ICC1314-Connect-Plus-G1 2x (type A)
1x (type B)		 ✓
(Cat 1)		 2 ✓ ✓ 2 2 B94060030
ICC1314-Companion-G1 1x (type A)
1x (type B)		 – – – ✓ 2 2 B94060031
* Powerline-kommunikation i henhold til ISO/IEC15118

Downloads

Produkt Dokument type Filstørrelse Upload dato Se fil Download Kopier link
IPM1300 Datablad 5,84 MB 05.01.2026 Se PDF Download
IPM1300 Manual 2,14 MB 05.01.2026 Se PDF Download
IPM1300 Quickstart 415,18 KB 30.04.2025 Se PDF Download
IPM1300 Flyer 342,48 KB 01.05.2025 Se PDF Download
IPM1300 EU Overensstemmelseserklæring 99,11 KB 01.04.2025 Se PDF Download
