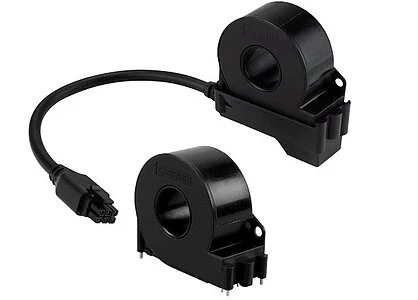

Der findes en variant til lodret montering på printplade (PCB) og en variant til kabeltilslutning. Kabelvarianten tilsluttes evalueringsenheder (f.eks. CC613, RCMB4xx) via et sekslederkabel. Til PCB-varianten fås RCMB104 og RDC104 som evalueringsenheder.
Målestrømtransformerne kan anvendes i både jordede og ujordede DC-, AC- og 3(N)AC-systemer.
Strømtransformerne er udstyret med integreret magnetfelt-afskærmning for at forhindre forstyrrelser fra eksterne magnetfelter.
CTBC17 målestrømtransformeren er særligt kendetegnet ved følgende egenskaber, der gør den velegnet til fleksibel anvendelse i AC-ladeinfrastruktur:
-
Egnet til AC/DC-følsom reststrømsmåling og -overvågning i ladetilstand 2 og 3 (AC-opladning)
-
Pålidelig detektering af AC- og DC-reststrømme – dermed anvendelig til reststrømsdetektering i henhold til IEC 62752 og IEC 62955
-
Robust og kompakt konstruktion
-
Indvendig diameter på 17 mm til større ledertværsnit
-
Omkostningsoptimeret PCB-variant til printmontering (kan loddes eller skrues fast)
-
Fås i varianter med tre forskellige kabellængder
