IR155-3203

Isolationsovervågning (IMD)

  • Isolationsovervågningsudstyr (IMD) til isolerede DC drevsystemer (IT-systemer) i elektriske køretøjer
  • Kontinuerlig måling af isolationsmodstanden 0… 10 MΩ, fabriksindstillede forudkonfigurerede svar værdier
  •  AC og DC it-systemer op til 0… 1000 V
  •  Kortslutning af beskyttede driver udgange til fejldetektering og PWM kodet ISO-måleværdi
  • Strømforsyning egnet til 12 v og 24 v-systemer

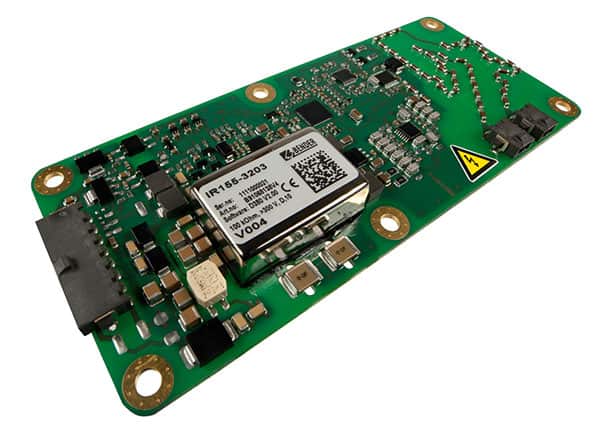

ISOMETER® iso-F1 IR155-3203/-3204 overvåger isolationsmodstanden mellem de isolerede og aktive hv-ledere i et elektrisk drev system (un = DC 0 V… 1000 V) og reference jorden (chassis jord > kl. 31). Den patenterede måleteknologi anvendes til at overvåge Isoleringens tilstand på DC-siden samt på vekselstrømsmotor siden af det elektriske drivsystem. Eksisterende isoleringsfejl vil blive signaleret pålideligt selv under højt systeminterferens, som kan være forårsaget af motorstyrings processer, accelererende, energi genindvinding osv.

Hvad er isolationsovervågning?

Isolationsovervågning (IMD) til brug for Sikkerhed og Pålidelighed i IT-Systemer Et IMD (isolationsovervågning) er helt essentielt for at sikre både pålidelighed og elektrisk sikkerhed i IT-systemer. I vores ISOMETER® serie levereres førsteklasses isolationsovervågningsudstyr, der opfylder de højeste sikkerhedsstandarder og krav.

Fleksibel Anvendelse: Vores isolationsovervågningsudstyr, kendt som ISOMETER®, kan også anvendes i specielle applikationer i TN-systemer og TT-systemer. Et eksempel på dette er overvågning af afbrudte strømkredse, hvor vores ISOMETER® løsninger viser deres styrke.

IMD til IT-Systemer: IMD står for Isolationsovervågningsudstyr til IT-systemer og er en forkortelse af den engelske betegnelse 'Insulation Monitoring Devices'. Hvert Isometer® opfylder standarden EN 61557-8, medmindre andet er angivet. Udstyret er designet til permanent at overvåge isolationsmodstanden i IT-systemer og udløse en alarm, hvis isolationsmodstanden (RF) falder til under responsgrænsen (Ra). Ra er et IMD’ responsgrænse, og RF er isolationsmodstanden mellem systemet og jord, PE-forbindelsen eller et andet referencepunkt for potentialeudligning.

Installation og Vedligeholdelse: For korrekt installation skal et Isometer® (IMD) bl.a. følge standarden DS/HD 60364-4-41 og DS/HD 60364-5-53. Når et IMD registrerer en isolationsfejl til jord, er det afgørende at lokalisere og udbedre fejlen med minimal forsinkelse, som anbefalet i standarden DS/HD 60364-5-53. Til dette formål er Bender EDS-udstyr til lokalisering af isolationsfejl (IFLS) særligt egnet og beregnet.

Forsyningssikkerhed og Alarmfunktioner: Når et IT-system anvendes til at opretholde forsyningssikkerheden, er det vigtigt at indikere den første isolationsfejl et passende sted, så instruerede eller sagkyndige personer kan informeres om isolationsfejlen, fx ved hjælp af alarmsystemer.

Brede Anvendelsesområder: Isolationsovervågning bruges i mange brancher, herunder medicinske områder, elektrisk sikkerhed på maskiner, industriel automation, energiproduktion, datacentre, UPS-systemer, elektriske køretøjer, ladestandere og meget mere. Vores ISOMETER® er også ideelle til brug i kritiske områder som olie- og gasindustrien og generatoranlæg til nødforsyning.

Personbeskyttelse og Brandbeskyttelse: ISOMETER® fungerer som både personbeskyttelse og beskyttelse mod brand, hvilket gør dem ideelle til også at opfylde kravene til hjælpekredse.

Vælg ISOMETER® til din isolationsovervågningsløsning og opnå enestående elektrisk sikkerhed, forsyningssikkerhed og pålidelighed i dit IT-system.

Gå til løsninger fournais-bender

Features

  • Velegnet til 12 v-og 24 v-systemer
  • Automatisk selvtest af udstyret
  • Kontinuerlig måling af isolationsmodstanden 0… 10 MΩ
    – Responstid for den første måling af systemtilstanden (SST), < 2 s efter at have tilsluttet forsyningsspænding
    – Responstid < 20 s til måling af isolationsmodstand (DCP)
  • Automatisk tilpasning til eksisterende afledningskapacitans (≤ 1 μF)
  • Registrering af jordfejl og afbrydelse af jordforbindelsen
  • Isolations overvågning af AC og DC isolationsfejl for ikke-jordede systemer (IT-systemer) 0… 1000 V0 V
  • Underspændings detektion for spændinger under 500 V (fabriksmæssig justerbar af Bender)
  • Kortslutningsikker udgange for:
    – Fejldetektering (high-side udgang)
    – Målt værdi (PWM 5… 95%) og status (f = 10… 50 Hz) ved høj eller inverteret Low-side driver (MHS/MLS output)
  • Beskyttende coating (SL 1301ECO-FLZ)

Applications

  • Overvågning af ikke-jordede DC drevsystemer (IT-systemer) i elektriske køretøjer

Accessories

EKSTRA TILBEHØR TIL ISOMETER® IR155-3203/IR155-3204

Type SKU. No
Monteringssæt B91068500
Tilslutning kit IR155-32xx B91068501

Ordering information

VARIANTER AF ISOMETER® IR155-3203/IR155-3204

Type Art.no
IR155-3203 Faste standardparametre
Løb: 100 kΩ
Under spændings detektering: 300 V
Fave: 10
Måle output low side
B91068138V4
IR155-3203 Parametre kan tilpasses
Løb: 100 kΩ… 1 MΩ
Under spændings detektering: 0 V… 500 V
Fave: 1… 10
Måle output low side
B91068138CV4
IR155-3204 Faste standardparametre
Løb: 100 kΩ
Under spændings detektering: 0 V (inaktiv)
Fave: 10
Måle output high side
B91068139V4
IR155-3204 Parametre kan tilpasses
Løb: 100 kΩ… 1 MΩ
Under spændings detektering: 0 V… 500 V
Fave: 1… 10
Måle output high side
B91068139CV4
