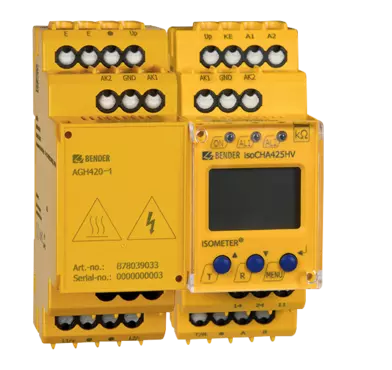

isoCHA425HV + AGH420-1

Isolationsovervågning IMD

  • Kan skifte mellem CCS (Combined Charging System) og CHAdeMO
  • Nominelle spændinger op til DC 1000 V
  • Detektering af symmetriske og asymmetriske isolationsfejl
  • Elektrisk isoleret Modbus RTU-grænseflade
  • Visning af fejlplacering (DC+/DC/balanceret)

I kombination med koblingsenheden AGH420-1 overvåger isolationsmodstanden RF for DC-hurtigladestationer i henhold til CHAdeMO-standarden eller i henhold til Combined Charging System (CCS) for nominelle systemspændingsområder mellem DC 0 V og 1000 V.

For at opfylde kravene i gældende standarder skal der foretages tilpassede parameterindstillinger på udstyret for at tilpasse det til lokalt udstyr og driftsforhold.

Vær opmærksom på grænserne for det anvendelsesområde, der er angivet i de tekniske data. Enhver anden brug end den, der er beskrevet i denne vejledning, betragtes som ukorrekt.

Hvad er isolationsovervågning?

Isolationsovervågning (IMD) til brug for Sikkerhed og Pålidelighed i IT-Systemer Et IMD (isolationsovervågning) er helt essentielt for at sikre både pålidelighed og elektrisk sikkerhed i IT-systemer. I vores ISOMETER® serie levereres førsteklasses isolationsovervågningsudstyr, der opfylder de højeste sikkerhedsstandarder og krav.

Fleksibel Anvendelse: Vores isolationsovervågningsudstyr, kendt som ISOMETER®, kan også anvendes i specielle applikationer i TN-systemer og TT-systemer. Et eksempel på dette er overvågning af afbrudte strømkredse, hvor vores ISOMETER® løsninger viser deres styrke.

IMD til IT-Systemer: IMD står for Isolationsovervågningsudstyr til IT-systemer og er en forkortelse af den engelske betegnelse 'Insulation Monitoring Devices'. Hvert Isometer® opfylder standarden EN 61557-8, medmindre andet er angivet. Udstyret er designet til permanent at overvåge isolationsmodstanden i IT-systemer og udløse en alarm, hvis isolationsmodstanden (RF) falder til under responsgrænsen (Ra). Ra er et IMD’ responsgrænse, og RF er isolationsmodstanden mellem systemet og jord, PE-forbindelsen eller et andet referencepunkt for potentialeudligning.

Installation og Vedligeholdelse: For korrekt installation skal et Isometer® (IMD) bl.a. følge standarden DS/HD 60364-4-41 og DS/HD 60364-5-53. Når et IMD registrerer en isolationsfejl til jord, er det afgørende at lokalisere og udbedre fejlen med minimal forsinkelse, som anbefalet i standarden DS/HD 60364-5-53. Til dette formål er Bender EDS-udstyr til lokalisering af isolationsfejl (IFLS) særligt egnet og beregnet.

Forsyningssikkerhed og Alarmfunktioner: Når et IT-system anvendes til at opretholde forsyningssikkerheden, er det vigtigt at indikere den første isolationsfejl et passende sted, så instruerede eller sagkyndige personer kan informeres om isolationsfejlen, fx ved hjælp af alarmsystemer.

Brede Anvendelsesområder: Isolationsovervågning bruges i mange brancher, herunder medicinske områder, elektrisk sikkerhed på maskiner, industriel automation, energiproduktion, datacentre, UPS-systemer, elektriske køretøjer, ladestandere og meget mere. Vores ISOMETER® er også ideelle til brug i kritiske områder som olie- og gasindustrien og generatoranlæg til nødforsyning.

Personbeskyttelse og Brandbeskyttelse: ISOMETER® fungerer som både personbeskyttelse og beskyttelse mod brand, hvilket gør dem ideelle til også at opfylde kravene til hjælpekredse.

Vælg ISOMETER® til din isolationsovervågningsløsning og opnå enestående elektrisk sikkerhed, forsyningssikkerhed og pålidelighed i dit IT-system.

Gå til løsninger fournais-bender

Features

  • Overvågning af isolationsmodstanden RF på DC-ladestationer i henhold til CHAdeMO-standarden eller Combined Charging System (CCS)
  • CHAdeMO (tilstand CHd og CHA):
    – Maksimal systemlækagekapacitans 1,6 μF pr. leder
    – Detektion af isolationsfejl i systemspændingsområdet 50 V til 1000 V
    – Enpolede isolationsfejl RFU: RFU ≤ 100 kΩ: Responstid ≤ 1 s, 100 kΩ < RFU≤ 2 MΩ: Responstid ≤ 10 s – To-polede isolationsfejl RFS: RFS ≤ 160 kΩ: Responstid ≤ 10 s, RFS > 160 kΩ (200 kΩ): ingen detektion (deaktivering) (kun CHd)
  • CCS (tilstand dc):
    – Detektering af isolationsfejl op til 2 MΩ
    – Maksimal lækagekapacitans i systemet Ce: 20 μF
    – Responstid tan ved Ce ≤ 5 μF eller RF ≤ 100 kΩ: ≤ 10 s
  • Måling af systemets lækagekapacitans Ce
  • Måling af den nominelle systemspænding Un (True RMS) med underspændings-/overspændingsdetektering
  • Måling af DC-residualspændingerne UL1e (mellem L1/+ og jord) samt UL2e (mellem L2/- og jord)
  • Valgbar opstartsforsinkelse, responsforsinkelse og forsinkelse ved frigivelse
  • To separat justerbare responsværdiområder på 5…600 kΩ (Alarm 1, Alarm 2)
  • Alarmsignalering via lysdioder (“AL1”, “AL2”), et display og alarmrelæer (“K1”, “K2”)
  • Automatisk selvtest af enheden med forbindelsesovervågning
  • Valgbar N/C- eller N/O-relæfunktion
  • Måleværdiindikation via et multifunktionelt LC-display
  • Fejlhukommelse kan aktiveres
  • RS-485 (galvanisk isoleret) inklusive følgende protokoller:
    – BMS-interface (Bender måleenhedsinterface) til dataudveksling med andre Bender-komponenter
  • Bender-komponenter
    – Modbus RTU
    – IsoData (til kontinuerlig dataoutput)
  • Adgangskodebeskyttelse for at forhindre uautoriserede parameterændringer
  • Stopfunktion til deaktivering af målepulsgeneratoren

Applications

  • DC-ladestationer til elektriske køretøjer i overensstemmelse med den japanske ladestandard CHAdeMO
  • DC-ladestationer til elektriske køretøjer i henhold til CCS (Combined Charging System) i overensstemmelse med IEC 61851-23

Accessories

Type Art. No.
Monteringsclips til skruemontering (ét stykke pr. enhed) B98060008
Monteringsramme XM420 B990994

Ordering information

Variant af ISOMETER® isoCHA425HV med AGH420-1

Type Nominal systemspænding Un Art. No.
isoCHA425HV + AGH420-1 AC 100…240 V, 47…63 Hz / DC 24…240 V B71036396
B91036396
