RCMB104-1

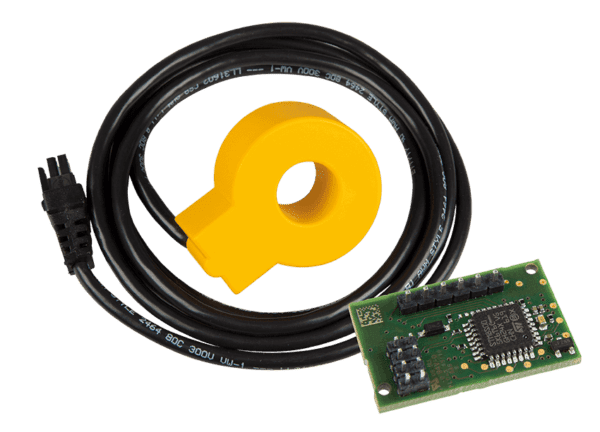

AC/DC-fejlstrøm overvågnings-modul type RCMB104 anvendes i kombination med en måletransformer type W15BS… og en RCD type A, for Beskyttelsesudstyr af AC-ladningsstationer til elektrisk køretøjer, hvor der kan opstå AC og DC fejlstrøm. Den nominel spænding Un er 250 V, nominel strøm (ladestrøm) In = 1 x 48 A / 3 x 32 A. RCMB104 er egnet for integration/indbygning i en oplader (IC-CPD, Wallbox) i henhold til IEC 61851-22, IEC 62752 og UL 2231-2.

RCMB104 er alene- og kun beregnet til producenter af ladesystemer, og for disses indbygnig i det færdige materiel. Udstyret er således ikke til slutbruger og/eller tavlebyggers anvendelse!

Hvad er beskyttelsesudstyr?

Fejlstrømsafbryder RCD ifm.a. Modulær fejlstrømsafbryder MRCD®, Fejlstrømsovervågning og Fejlstrømsovervågningsudstyr RCM, System til fejlstrømsovervågning RCMS.

Et MRCD® er en moduler fejlstrømsafbryder (RCD) i type B udførelse - primært for anvendelse i industrielle installationer – deraf produktnavnet MRCDB. En modulær fejlstrømsafbryder er egnet og beregnet til installation i et TN-system og i et TT-system.

Fejlstrømsmoduler anvendes permanent til at overvåge installationer i jordede net (TN- og TT-systemer) for fejlstrømme og lækstrømme til jord. Summen af strømmene i alle spændingsførende ledere, bortset fra beskyttelseslederen (PE), måles ved hjælp af en måletransformer (sumstrømstransformer).

Som udgangspunkt anvendes reststrømsovervågningsudstyr (forkortelse: RCM, Residual Current Monitor), uden sammenbygning med koblingsudstyr, for at give brugeren information og meddelelse, langt før der sker afbrydelse af en RCD.

Reststrømsovervågningsudstyr måler-, registrerer og alarmere tidligt og sikkert om enhver forringelse af installationen isolationsniveau, lækstrøm og fejlstrøm.

Ofte installeres beskyttelsesudstyr i denne kategori som fejlbeskyttelse i forbindelse med elektrisk sikkerhed på maskiner og særligt ved frekvensomformer og drev, industrirobotter, maskinbygning, fødevare- og emballagemaskiner, kran teknologi, jernbane, bygningsinstallation, vedvarende energi (vindkraft og PV-anlæg), datacenter, UPS-forsyning.

Endvidere som fejlbeskyttelse (tidligere: beskyttelse mod indirekte berøring) i elektriske køretøjer, ladestander men også til forsyning af ventilationsanlæg, havneterminaler, og inden for olie- og gasindustrien hvor der stilles særligt store krav til driftssikkerhed og pålidelighed, og omfatter derfor udstyr til både personbeskyttelse og beskyttelse mod brand.

Features

  • Tre udgange (DC, RMS, fejl)
  • Frekvensområde DC…2 kHz
  • Måleområde ± 300 mA
  • Fejlstrømsopløsning 0,2 mA
  • Ladestrøm op til 48 A r.m.s. (1-faset) eller 3 x 32 A r.m.s. (3-faset)
  • Fejl output (integreret selvovervågning og testfunktioner)
  • Ufølsomhed over for ekstern interferens
  • Tilgængelige varianter til applikationer i henhold til DIN EN 61851-22/IEC 62752 og UL 2231-2
  • Stort applikationsområde selv i vanskelige miljøer (fx hvor der forekommer interferens felter)
  • I applikationer i henhold til DIN EN 61851-22 eller IEC 62752 kan RCMB104 erstatte et type B RCD, når den kombineres med et RCD type A, og et passende koblingsudstyr (fx en maksimalafbryder).

Applications

Accessories

Ordering information

UDSTYRSVARIANTER AF RCMB104

Type Beskrivelse Art. nr.
RCMB104-1 0…2 kHz IEC 6/30 mA B94042480
RCMB104-2 0… 2 kHz UL 2231 5/20 mA B94042481
W15BS Måletransformer ø = 15 mm,
Tilslutningskabel 1470 ± 30 mm
B98080065
W15BS-02 Måletransformer ø = 15 mm
Tilslutningskabel 180 ± 30 mm
B98080067
W15BS-03 Måletransformer ø = 15 mm
Tilslutningskabel 325 ± 25 mm
B98080068

Downloads

Produkt Dokument type Filstørrelse Upload dato Se fil Download Kopier link
RCMB104 Manual 2,03 MB 21.08.2023 Se PDF Download
RCMB104 Datablad 601,26 KB 21.08.2023 Se PDF Download
RCMB104 microcontroller Manual 2,39 MB 04.04.2024 Se PDF Download
Fejlstrømssensorer Flyer 344,73 KB 01.05.2025 Se PDF Download
