MRCDB425

MRCDB425-L-2

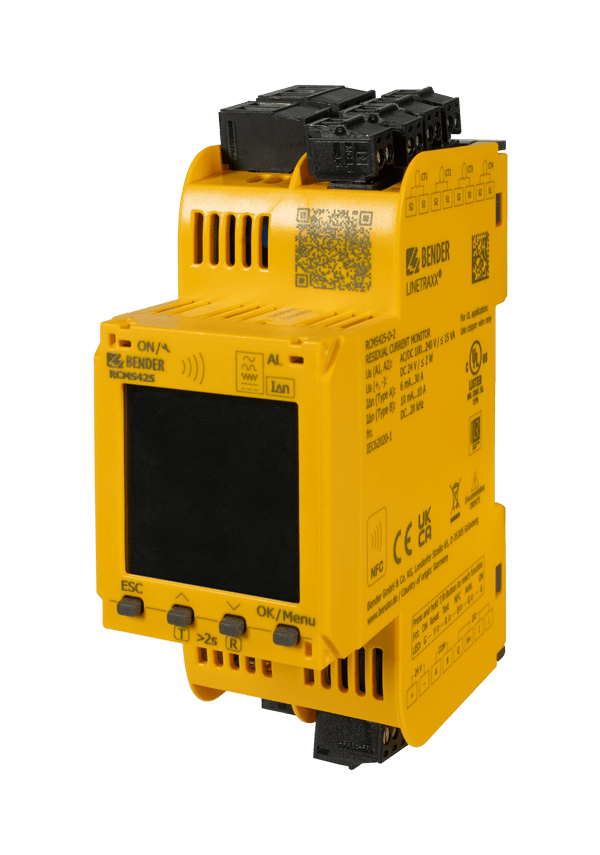

BENDER MRCDB425-L – Type B MRCD® med NFC og RS-485/Modbus RTU

MRCDB425-L er et type B MRCD® til måling af fejlstrøm/reststrøm (AC, DC og pulserende DC) i RCD applikationer. I kombination med de angivne målestrømstransformere (CT) og en afbryder med underspændingsudløser (UVR) udgør apparatkombination en modulær fejlstrømafbryder RCD i henhold til IEC/EN 60947-2, anneks M. En egnet afbryder med underspændingsudløser (UVR) kan enten være en maksimalafbryder, eller en minikredsbryder, der opfylder IEC/EN 60947-2. BENDER type MRCDB425 er derfor det optimale valg af udstyr til beskyttelse mod elektrisk stød ved automatisk afbrydelse af forsyningen i industrielle installationer, udført med systemjordingen TN-system eller TT-system efter IEC/HD 60364-5-53 og DS/HD 60364-5-53:2022+AC:2022 som indgår i standardsamling til installationsbekendtgørelsen. Udstyret er konstrueret til permanent installation i fordelingstavler efter DS/EN IEC 61439-2 eller maskintavler og tilsvarende miljøer.

MRCDB425-L kan anvendes til fejlbeskyttelse, beskyttelse mod termiske virkninger og til brug for selektiv afbrydelse. Indstillinger og valg af egnet målestrømstransformere skal svare til anlæggets krav og driftsforhold på installationsstedet.

Kort om MRCDB425-L

  • Type B MRCD® til beskyttelse af mulige fejlstrømme i systemer med halvledere (AC, DC og pulserende DC-fejlstrøm).
  • NFC-parameterisering via Bender Connect (både med og uden forsyning tilsluttet; med spænding tilsluttet er NFC aktiv i op til ca. 5 min. efter aktivering med T/R-knappen).
  • RS-485/Modbus RTU til integration; indbygget termineringsmodstand 120 Ω kan aktiveres/deaktiveres via DIP-switch.
  • Lokal visning med status-LED’er, for-alarm (ALARM1), hovedalarm (ALARM2) samt værdibjælke 25/50/75/100 % af aktuel målt IΔ.
  • Fleksible I/O med 2 relæudgange (K1/K2, skiftekontakter), digital indgang (I), digital ind/udgang (Q) og multifunktionsudgang (M+).
  • Forsyning kan vælges DC 24 V eller AC 100…240 V.
  • Betjening via T/R-tast – RESET (≈3 s) · TEST (≈6 s) · NFC (≈10 s) · ADDR (≈15 s) · PROTECT (≈25 s).



Kompatibel målestrømstransformer (CT)

Anvendes med BENDER-CT’er i CTUB–CTBC-serien (valg efter lederdimension, installationsforhold og applikation). CT-valg og parametre skal matche elanlæggets krav og driftsbetingelser.

FAQ

Spørgsmål: Er MRCDB425-L en fejlstrømsafbryder (RCD/MRCD)?
Svar: Ja. MRCDB425-L er en MRCD® (type B) fejlstrømsafbryder iht. IEC/EN 60947-2 anneks M. Udstyret måler reststrøm og udløser en ekstern afbryder via underspændingsudløser (UVR); selve afbrydelsen sker i den tilsluttede maksimalafbryder/minikredsafbryder. Beskyttelsesudstyret er egnet- og beregnet til fejlbeskyttelse i TN-System og TT-system; indstilling kan foretages både ved brug af værktøj eller via NFC og/eller RS-485/Modbus RTU, hvorved indstillingsdata kan overføres og aktuel værdi af lækstrøm og/eller fejlstrøm kan udlæses/overvåges og forenkler parametrering og integration.

Spørgsmål: Hvilke systemjordinger kan anvendes og understøttes?
Svar: TN-System (TN-S system, TN-C-S system) og TT-system som beskrevet i standardsamling til installationsbekendtgørelsen DS/HD 60364-5-53.

Kort sagt: MRCDB425-L-2 kombinerer maksimal funktionalitet på minimal DIN-skinne plads – 36 mm, NFC-parametrering, Modbus RTU og standardkonform MRCD-beskyttelse i TN-anlæg/TT-anlæg. Kontakt os for projekteringshjælp og valg af korrekt CT-løsning.

Lagervare
Hvad er beskyttelsesudstyr?
Fejlstrømsafbryder RCD ifm.a. Modulær fejlstrømsafbryder MRCD®, Fejlstrømsovervågning og Fejlstrømsovervågningsudstyr RCM, System til fejlstrømsovervågning RCMS.

Et MRCD® er en moduler fejlstrømsafbryder (RCD) i type B udførelse - primært for anvendelse i industrielle installationer – deraf produktnavnet MRCDB. En modulær fejlstrømsafbryder er egnet og beregnet til installation i et TN-system og i et TT-system.

Fejlstrømsmoduler anvendes permanent til at overvåge installationer i jordede net (TN- og TT-systemer) for fejlstrømme og lækstrømme til jord. Summen af strømmene i alle spændingsførende ledere, bortset fra beskyttelseslederen (PE), måles ved hjælp af en måletransformer (sumstrømstransformer).

Som udgangspunkt anvendes reststrømsovervågningsudstyr (forkortelse: RCM, Residual Current Monitor), uden sammenbygning med koblingsudstyr, for at give brugeren information og meddelelse, langt før der sker afbrydelse af en RCD.

Reststrømsovervågningsudstyr måler-, registrerer og alarmere tidligt og sikkert om enhver forringelse af installationen isolationsniveau, lækstrøm og fejlstrøm.

Ofte installeres beskyttelsesudstyr i denne kategori som fejlbeskyttelse i forbindelse med elektrisk sikkerhed på maskiner og særligt ved frekvensomformer og drev, industrirobotter, maskinbygning, fødevare- og emballagemaskiner, kran teknologi, jernbane, bygningsinstallation, vedvarende energi (vindkraft og PV-anlæg), datacenter, UPS-forsyning.

Endvidere som fejlbeskyttelse (tidligere: beskyttelse mod indirekte berøring) i elektriske køretøjer, ladestander men også til forsyning af ventilationsanlæg, havneterminaler, og inden for olie- og gasindustrien hvor der stilles særligt store krav til driftssikkerhed og pålidelighed, og omfatter derfor udstyr til både personbeskyttelse og beskyttelse mod brand.

Anvendelse

  • Modulær fejlstrømsafbryder MRCD® iht. IEC/EN 60947-2 anneks M; beskyttelsesudstyret måler reststrøm og udløser en ekstern afbryder via UVR; selve afbrydelsen foretages af den tilsluttede minikredsbryder eller maksimalafbryder, der opfylder 60947-2.
  • Drift i styretavler eller tilsvarende beskyttede miljøer (anden anvendelse betragtes som forkert anvendelse).

Funktioner

  • Kommunikation (RS-485/Modbus RTU): tvistet, skærmet bus; terminering i begge ender (120 Ω). Indbygget terminering kan aktiveres via DIP-switch. Typisk maks. buslængde op til ca. 1200 m ved 9,6 kbit/s.
  • NFC parametrering via Bender Connect (i spændingsløs tilstand og under spænding).
  • I/O og relæer:
    – K1/K2: to skiftekontakter til foralarm/afbrydelse.
    – I: digital indgang (potentiel fri kontakt).
    – Q: digital ind/udgang (typisk ca. 0…2 V / 2…24 V).
    – M+: multifunktionsudgang (typisk maks. 20 mA).
  • Tilslutninger: S1/S2 (CT), T/GND (test), A/B (RS-485), A1/A2 (AC-forsyning) eller +/− (DC-forsyning), separat PE/masse.
  • EMC/installation: Bus-skærm føres til PE i én ende af RS-485-kablet.

Standarder

  • IEC/EN 60947-2 anneks M – apparatkombination (MRCD® + afbryder med underspændingsspole).
  • IEC/HD 60364-5-53 og DS/HD 60364-5-53:2022 + AC:2022  – Installation, koordinering og selektivitet for beskyttelsesudstyr i TT-/TN-system.
  • IEC 60364-4-41 og DS/HD 60364-4-41 – Fejlbeskyttelse (beskyttelse mod indirekte berøring).
  • IEC 60364-4-42 og DS/HD 60364-4-42 – Beskyttelse mod termiske påvirkninger.
  • IEC 60364-4-43 og DS/HD 60364-4-43:2010 + Ret.1:2021 – overstrømsbeskyttelse (system/ledere); MRCD supplerer med reststrømbeskyttelse, men erstatter ikke overstrømsbeskyttelse.

Ordre information



Type Forsyning SKU nr.
MRCDB 435-L (denne model) DC 24 V eller AC 100…240 V B84605030
MRCDB 435-D (ækvivalent model) DC 24 V eller AC 100…240 V B84606030
  • Kompatible CT-serier: CTUB–CTBC (valg efter applikation og øvrige driftsforhold på installationsstedet).
  • Se også MRCD410R (type A) og MRCDB423-D-2 (type B) for beslægtede løsninger.

Downloads

Produkt Dokument type Filstørrelse Upload dato Se fil Download Kopier link
SmartDetect MRCDB425-L Quickstart 1,10 MB 18.08.2025 Se PDF Download
MRCDB4xx EU Overensstemmelseserklæring 99,16 KB 19.08.2025 Se PDF Download
